XF/T 798—2008 排油烟气防火止回阀[高清PDF]

标准简介

[XF/T 798—2008]《排油烟气防火止回阀》是本标准为首次。发布的消防救援行业标准标准,适用于全国。

标准截图

排油烟气防火止回阀

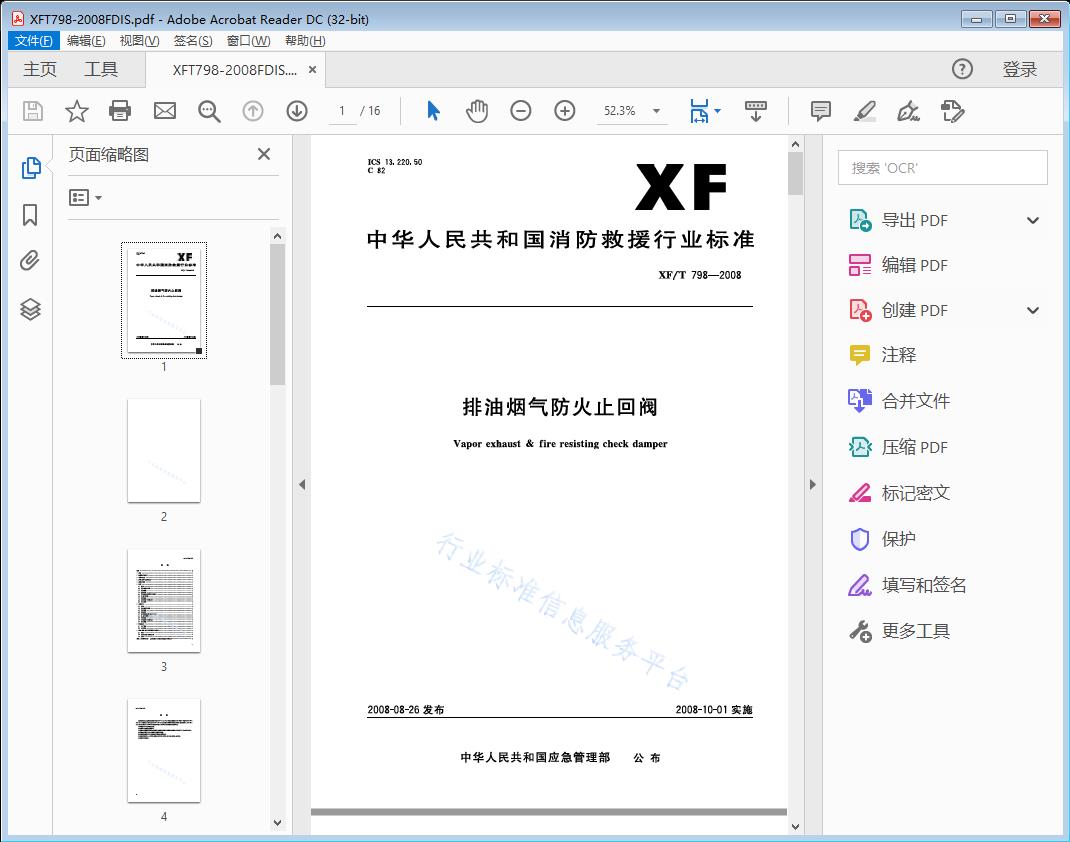

排油烟气防火止回阀(截图)



标准文档说明

标准文档类型为排油烟气防火止回阀高清PDF版本(文字版),标准文档内可进行搜索,可以复制原文,可粘贴。

标准部分原文

(*注:以下内容并未完全按照原文进行排版,且信息并不完全,也未经过严格校对,所以仅供参考!建议【不要直接作为从业依据】!具体信息还请阅读标准原文PDF。)

1范围1

2规范性引用文件1

3术语和定义1

4分类、代号与型号标记2

5材料和结构 2

6要求3

1外观3

6.2阀片的开启角度3

6.3复位功能3

感温元件3

6.5故障状态的警示标志或信号 3

6.6启、闭可靠性3

6.7耐腐蚀性3

6.8环境温度下的漏风量 4

6.9耐火性能4

7试验方法4

1 外观4

7.2 阀片的开启角度4

7.3复位功能5

感温元件5

7.5故障状态的警示标志或信号5

7.6启、闭可靠性5

7.7 耐腐蚀性 6

7.8环境温度下的漏风量6

7.9 耐火性能 6

8检验规则6

1出厂检验 6

2型式检验 7

9标志、包装、储运、使用说明书和贮存9

1标志 9

9.2包装、储运、使用说明书9

3贮存9

附录A (资料性附录)止回阀阀片开启角度的测量和计算方法10

根据公安部、应急管理部联合公告(2020年5月28日)和应急管理部2020年第5号公告(2020年8 月25日),本标准归口管理自2020年5月28日起由公安部调整为应急管理部,标准编号自2020年8 月25日起由GA/T 798—2008调整为XF/T 798—2008,标准内容保持不变。

本标准附录A为资料性附录。

本标准由公安部消防局提出。

本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会(SAC/TC 113/SC 8)归口。

本标准负责起草单位:公安部天津消防研究所。

本标准参加起草单位:南京超成环保建材有限公司。

本标准主要起草人:王诣青、宋焕瞳、董学京、李习全、孙卫东、杭兆全、赵青松。

1范围

本标准规定了排油烟气防火止回阀(以下简称止回阀)的术语和定义、分类、代号与型号标记、材料 和结构、要求、试验方法、检验规则、标志、包装、储运、使用说明书和贮存等。

本标准适用于建筑内厨房排油烟集中管道和卫生间排风共用管道上设置的止回阀。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 191 包装储运图示标志(GB/T 191—2008,ISO 780:1997,MOD)

GB 9969. 1 '业产仙用说明矿灘 腳I愉

标牌

机电产品包装通用技术条件

工年产品保磷[牛斷閑福剛h顾》

建筑通风和排烟系统用防火阀门

3术语和定义

GB 15930—2007确立的以及下列术语和定义适用于本标准。

3. 1

排油烟气防充,回vapor exhaust & fire resisting check damper

安装在厨房吸油烟机或工生间排风机后端至具有耐火等级的共用排风管道进口处,风机工作时呈 开启状态(排出废气),风机不工作时处于自然关闭状态(防止废气回流),屋内或共用风道内气温达到规 定值时可自动关闭,并在规定时间内能满足耐火性能要求,起隔烟阻火作用的阀门。

3. 2

开启状态下的温控关闭状态 temperature control shut state 止回阀在开启状态下,当感温元件动作使阀片关闭时防状态。

3. 3

止回状态 check state

止回阀在排风机停止工作后,阀片自然下落并关闭时的状态。

3. 4

止回状态下的温控关闭状态 check temperature-control shut state

止回阀在止回状态下,当感温元件动作使阀片关闭时的状态。处在该状态下的阀片,不经复位,将 不能借助风机动力再行开启O

3. 5

正压差 positive pressure difference

在止回阀进口压力高于出口压力时,进出口压力的差值。

(以上是摘录部分标准内容,更多信息还请参考原文PDF)
