GA/T 1763—2021 警用穿墙雷达探测仪[高清PDF]

标准简介

[GA/T 1763—2021]《警用穿墙雷达探测仪》由中华人民共和国公安部于2021-01-19发布,适用于全国。

标准截图

警用穿墙雷达探测仪

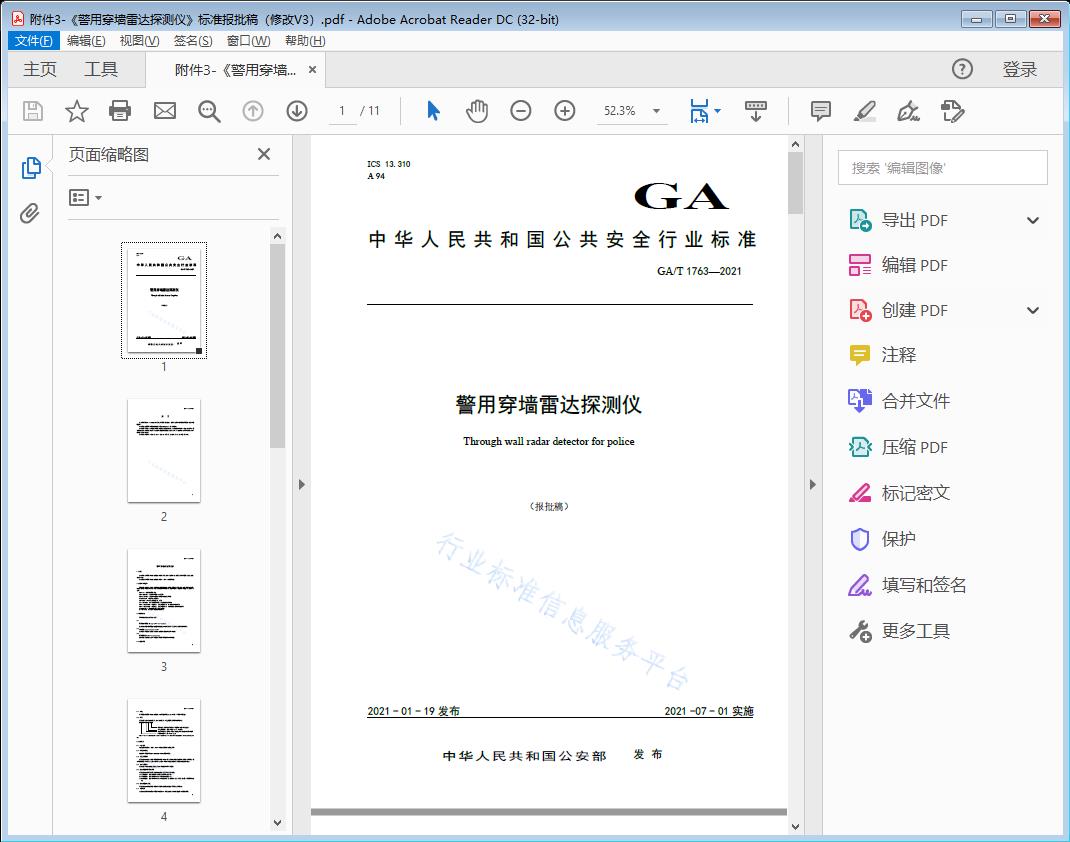

警用穿墙雷达探测仪(截图)



标准文档说明

标准文档类型为警用穿墙雷达探测仪高清PDF版本(文字版),标准文档内可进行搜索,可以复制原文,可粘贴。

标准部分原文

(*注:以下内容并未完全按照原文进行排版,且信息并不完全,也未经过严格校对,所以仅供参考!建议【不要直接作为从业依据】!具体信息还请阅读标准原文PDF。)

1范围

本文件确立了警用穿墙雷达探测仪的技术要求,描述了试验方法,并规定了检验规则、标志、包装、 运输和贮存。

本文件适用于警用穿墙雷达探测仪的设计、生产、检验和验收。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本 文件。

GB/T 191包装储运图示标志

GB/T 4208-2017外壳防护等级(IP代码)

GB/T 8170-2008数值修约规则与极限数值的表示和判定

GB 8702-2014电磁环境控制限值

GB/T 9969工业产品使用说明书 总则

GB 16796-2009安全防范报警设备安全要求和试验方法

GB/T 17626. 2-2018电磁兼容试验和测量技术静电放电抗扰度试验

GB/T 17626. 3-2016电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB 50203-2011砌体结构工程质量验收规范

GA 1461-2018警用电子装备通用技术要求

3术语和定义

下列术语和定义适用于本文件气

3. 1

穿墙雷达探测仪 through wa I I radar detector

能够发射穿透一定厚度墙体介质的电磁波并对被探测人员,目标进行定位和显示的装置。

3. 2

定位误差 positioning dev i at i on

被探测人员目标实际位置与穿墙雷达探测仪显示位置之间的偏差。

3. 3

探测灵敏度detection sens i t i v i ty

反映穿墙雷达探测仪在不同强弱信号条件下探测准确性的指标。

4分类及代号

4.1分类

按探测维度将警用穿墙雷达探测仪(以下简称探测仪)分为I维、n维和m维三类。

4.2代号

探测仪代号由产品名称代号、企业名称代号、产品类别代号和型号代号组成。

型号代号:用两位大写英文字母或阿拉伯数字组合表示 产品类别代号:用罗马数字I、n、m表示

企业名称代号:用两位大写字母表示,同一企业应使用唯一代号 产品名称代号:用“CQLD”表示

示例:XX企业生产的企业名称代号为AB、产品类别为n维,产品型号代号为C1的探测仪,代号表示为CQLD-AB-n -ci。

5技术要求

5.1 一般要求

外壳表面应无裂纹、褪色、永久性污渍以及明显变形和划痕等。

5. 2外壳防护等级

外壳防护等级应符合GB/T 4208-2017中IP56等级的规定。

5. 3人员目标探测

探测仪应能对其水平有效探测范围内的处于静止(肢体不动)和运动状态的人员目标进行探测,最 大探测数量应大于等于3人,且对处于静止(肢体不动)和运动状态的人员目标的指示应有区分。

5. 4人机交互显示

探测仪应具有自检功能,且应能显示时间信息和操作引导指示。

5.5运动维度数据显示和记录

探测仪应能对被探测人员目标的运动维度数据进侦显示和记录:

a)I维探测仪,包含但不限于与探测仪之间的直线距离;,:

b)H维探测仪,包含但不限于水平二维坐标信息及轨迹占

c)HI维探测仪,包含但不限于水平二维坐标信息、轨迹和处于站立、蹲姿、坐姿、平躺等姿态信 息。

5.6运动维度数据回放

探测仪应能对所记录的被探测人员目标的运动维度数据以可视方式进行回放。

5. 7欠压指示

5.8探测灵敏度调节

探测仪宜具有探测灵敏度调节功能。

5.9水平有效探测范围

探测仪发射的电磁波穿透GB 50203-2011中第5章规定的混凝土实心砖砌体且厚度为24 cm的墙体介 质后,其水平最大探测距离(L)应大于等于20 m,水平有效探测范围应符合图1的规定。

/

0点为探测仪探测面的几何中心,探测仪的水平有效探测范围为0B边、BC边、弧CD、DE边和E0边组成的封闭区域〈不包含其中的墙体部分), 弧CD为探测仪的水平最大探测距离位置,0B边、0E边的长度为L/2且9角度大于等于60。.

图1水平有效探测范围

5. 10定位误差

在5. 9规定的水平有效探测范围内,探测仪的定位误差应符合以下要求,且定位误差限值修约到一 位小数,并按照GB/T 8170-20pf中第3章的规定进行修约:

a)I维探测仪,被探渝人员目标与探测仪探测面的几何中心的水平距离(1)小于等于20 m时,被 探测人员目标的距离定位误差应在-0. 3 m〜0. 3 m范围内;被探测人员目标与探测仪探测面的几 何中心的水平距离(1)大于20 m时,被探测人员目标的距离定位误差应在-1X1. 5%~1X1. 5% 范围内;

b)II维、III维探测仪,被探测人员目标与探测仪探测面的几何中心的水平距离(1)小于等于20m 时,被探测人员目标在水平面X方向上定位误差应在-0.5 m〜0.5皿范围内,Y方向上定位误差应 在-0.2 m〜0.2 m范围内;被探测人员目标与探测仪探'测面的几何中心的水平距离大于20 m时, 在水平面X方向上被探测人员目标的定位误差应在(-1X2.5%)〜(1X2. 5%)范围内,Y方向上 被探测人员目标的定位误差应在(-1X1%)〜(1X1%)范围内。

5. 11电池连续供电时间

探测仪在正常工作条件下,其内置电池连续供电时间应达到3 ho

5. 12气候环境适应性

(以上是摘录部分标准内容,更多信息还请参考原文PDF)

网盘链接

百度网盘:https://pan.baidu.com/s/18cWmABgkH_Ix5rRX_pQi3g
提取码:nyeu
