NY/T 1420—2007 温室工程质量验收通则[高清PDF]

标准简介

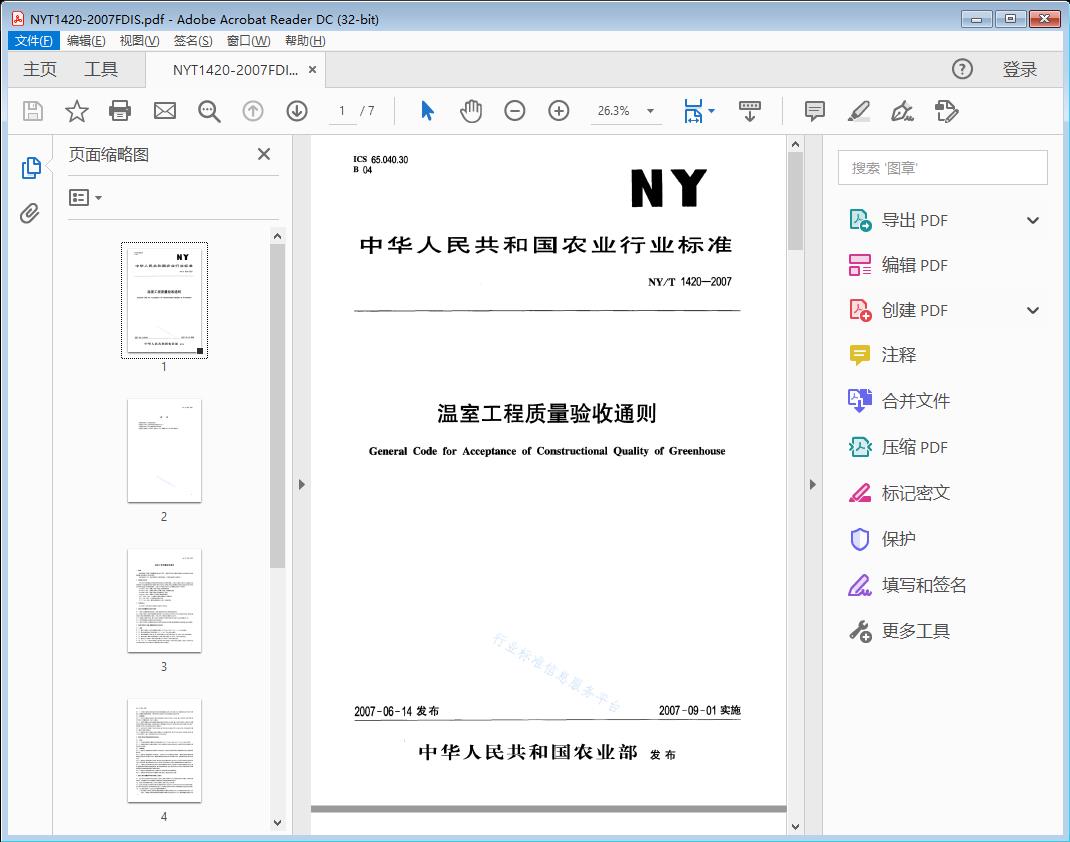

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围，

本标准规定了温室工程质量验收的内容、程序、一般要求以及竣工验收应提交的文件和竣工后的质 量保修与使用管理人员培训要求。

本标准适用于生产、科研用温室的工程质量验收。其他用途温室可参照执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 50204—2002

GB 50242—2002

GB 50300—2001

GB 50303—2002

混凝土结构工程施工质量验收规范

建筑给水排水及采暖工程施工质量验收规范 建筑工程施工质量验收统一标准

建筑电气工程施工质量验收规范

GB/T 19165-2003日光温室与塑料大棚结构与性能要求

NY/T 610—2002日光温室使用技术条件

NY/T 1145—2006温室地基基础设计、施工与验收规范

3术语和定义

GB 50300—2001确立的术语和定义适用于本标准。

4温室工程质■验收的内容与程序 4.1温室工程质量验收包括施工（安装）质量验收和运行性能验收两部分。

4.2温室工程施工（安装）质量验收先按分部、分项工程进行，各分部、分项工程验收合格后，再组织温 室施工（安装）质量整体竣工验收。分部、分项工程按本标准附录A划分。

4.3温室竣工验收合格后，施工单位方可将温室交付建设单位进行试运行，试运行期限为1年。

4.4运行性能验收应在温室试运行期间完成。

4.5温室工程的运行性能验收包括采光性能、保温（密闭）性能、通风降温性能、加温性能、防水性能等。

5温室工程施工（安装）质量验收的要求与组织

5.1要求

5.1.1温室工程施工（安装）质量验收应遵从GB 50300—2001中3.0.1〜3.0.3条的规定。

5.1.2温室地基基础施工质量应满足NY/T 1145—2G06的相关规定。

5.1.3温室钢筋混凝土骨架、柱、梁、屋面板等施工（安装）质量应满足GB 50204-2002的相关规定。

5.1.4温室给排水、灌溉、采暖系统施工（安装）质量应满足GB 50242-2002的相关规定。

5.1.5温室电气工程施工（安装）质量应满足GB 50303-2002的相关规定。

5.1.6 5.1.1-5.1.5项以外的温室工程分部、分项工程施工（安装）质量,应满足工程设计文件和有关 合同约定的要求，釆用专家评议、现场考察评价的方法验收。

5.1.7工程竣工验收的内容包括审查各分部质量验收文件、竣工验收文件、现场抽检主要分部工程质 量、工程整体观感质量检验、主要设备和传动机构与电气控制的联合试运转等。

5.2验收组织

5.2.1分项工程验收应由监理工程师（或建设单位项目技术负责人）组织，施工单位项目专业质量（技 术）负责人、质量检查员、专业工长参加。

5.2.2分部工程验收应由总监理师（或建设单位项目负责人）组织,施工单位项目负责人和技术、质量 负责人等参加;地基与基础、主体结构分部工程的勘察、设计单位工程项目专业负责人和施工单位技术、 质量部门负责人也应参加相关分部工程验收。

5.2.3分部（分项）工程施工（安装）完成后，施工单位应自行组织有关人员进行评定，并向建设单位提 交工程竣工验收申请报告。

5.2.4建设单位收到工程竣工验收申请报告后,应由建设单位（项目）负责人组织工程的竣工验收，施 工（含分包单位）、设计、监理等单位（项目）负责人参加。

6温室工程运行性能验收的要求与组织

6.1要求

6.1.1日光温室和塑料大棚的运行性能应满足GB/T 19165—2003和NY/T 610—2002的要求。

6.1.2连栋温室的运行性能应满足施工单位与建设单位合同约定的要求,并按照合同约定或现场专家 提岀的方法验收。

6.2验收组织

6.2.1温室运行性能验收应由建设单位负责组织，并应委托有资质的相关质量检测单位进行检测和质 量评定。

6.2.2温室运行性能检测可以是规定的一定时期，也可以是现场实时检测，一般温室加温和保温性能 检测应在温室运行的最冷月进行,降温性能检测应在温室运行的最热月进行，但检测的具体时间应事先 约定。

6.2.3温室运行性能检测不合格时，建设单位应组织检测单位、施工单位、设计单位和设备供应商共同 分析不合格原因，提出修改或弥补方案,对温室工程进行整改，并提出性能质量检测分析和整改报告。

6.2.4与温室运行性能相关的任何单位如对检测结果有异议时,建设单位可要求质量检测单位进行复 检，检测结果如果维持先期检测结论，则为最终检测结果，否则，建设单位可另行委托其他检测单位检测 或请更具权威的检测机构进行检测和仲裁。

6.2.5温室运行性能检测完成后，检测单位应向建设单位提交检测报告。

6.2.6在规定时间内温室运行性能验收合格，温室工程质量方视为合格。

7温室工程的质量保修和使用管理人员培训

7.1施工单位在向建设单位提交温室工程竣工验收申请报告时，应当向建设单位出具温室工程的质量 保修书。质量保修书中应明确温室的保修范围、保修期限和保修责任等。

7.2温室工程的保修期自施工（安装）质量竣工验收合格之日起计算。

7.3温室工程在超过合理使用年限后需要继续使用的，建设单位应当委托具有相应资质等级的勘察、 设计单位和相关温室工程质量检测单位鉴定，并根据鉴定结果采取加固、维修等措施，重新界定使用期o 7.4在正常使用条件下，温室工程的最低保修期限为：

——温室基础工程和主体结构的最低保修期为合理使用年限的10%，其合理使用年限由设计文件 规定,一般装配式热浸镀锌钢管骨架塑料大棚和日光温室不低于5年，塑料薄膜连栋温室不低

于10年,玻璃温室和聚碳酸酯板温室不低于15年。

——采暖系统、给排水管道、电气管线、设备安装：2年。

——风机、湿帘、苗床、计算机控制设备、灌溉设备、开窗机、拉幕机、卷帘（被）机年°

——玻璃、聚碳酸脂板、塑料薄膜、遮阳网、防虫网、日光温室外保温被：1年。

——其他项目的保修期限由建设单位与施工单位合同约定。

7.5建设单位对温室工程材料和设备有特定要求的，保修期按建设单位与施工单位合同约定执行。

7.6温室工程在保修范围和保修期限内发生施工（安装）质量问题的，施工单位应履行保修义务，并应 按照合同或质量保修书的约定对造成的直接损失承担赔偿责任。

7.7温室工程竣工验收前，施工单位应组织建设（或管理使用）单位的温室操作管理人员进行技术培 训，使其掌握温室运行管理、设备维护保养和维修的基本知识，并形成培训纪录。

8温室工程质量的验收文件

8.1温室工程竣工验收时，施工单位应根据设计单位提岀的温室建设内容向建设单位提交下列文件：

a）温室工程竣工图（竣工图中应注明变更洽商的内容）,包括：

1）温室设计总说明（包括技术方案）和温室设备、材料清单；

2）温室建筑竣工图，包括总平面布置图和温室建筑平面图、立面图、剖面图及其相关建筑做法 与土建工程建筑节点；

3）温室结构竣工图,包括温室基础平面图、剖面图和材料规格、温室钢结构安装图；

4）温室灌溉与给排水竣工图,包括给水系统、排水系统、灌溉系统的平面图和系统图以及设备 安装施工图；

5）温室采暖竣工图,包括釆暖系统平面图、系统图及安装节点图；

6）温室电气竣工图，包括照明平面图、动力平面图、系统图与电气控制原理图；

7）温室设备竣工图，包括：苗床布置图及其安装节点图、通风降温设备（包括开窗机构、排风风 机、环流风机、湿帘系统等）布置与安装施工图、遮阳保温系统设备（包括外遮阳、内保温、外 保温等）布置与安装施工图。

b）隐蔽工程施工验收记录文件，包括地基、基础、预埋管线、预埋件详图等；

c）主要设备和材料的产品说明书（包括主要技术性能指标等）、执行标准、产品合格证及质量保证 书等；

d）温室使用说明书（包括安全操作规程等运行管理制度）；

e）温室操作管理人员培训纪录。

8.2温室工程竣工验收时，监理单位应根据温室的建设内容向建设单位提交下列文件：

——温室施工（安装）工程初步验收报告,包括施工方法、施工质量、施工资料、各分部（子分部）、分 项工程验收记录文件等；

——温室施工（安装）工程质量评估报告O

8.3温室工程竣工验收后，监理单位应向建设单位提交下列文件：

——监理工作总结；

——竣工移交证书。

8.4温室性能检测完成后，性能检测部门应向建设单位提交下列文件：

—，性能检测报告。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
