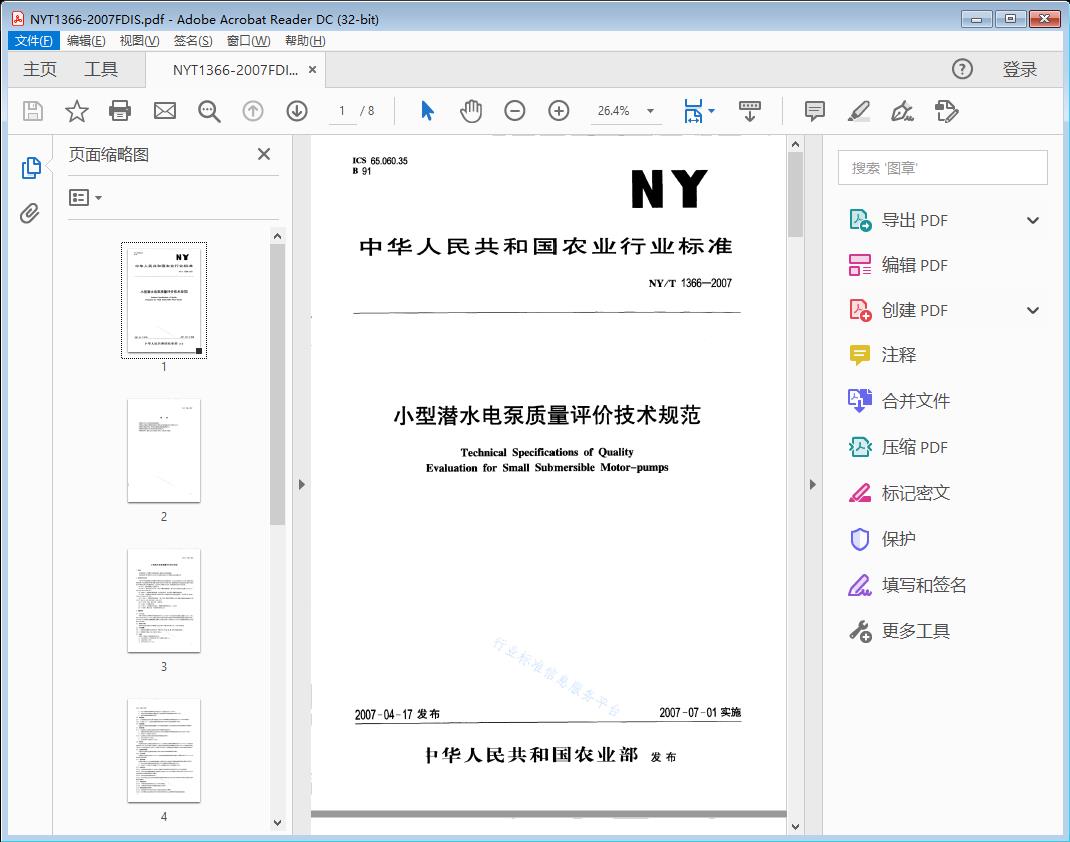

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围

本标准规定了小型潜水电泵质量要求、检测方法及检验规则。

本标准适用于配套功率W22 kW的小型潜水电泵（以下简称电泵）的质量评定。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 1971电机线端标志与旋转方向

GB 5013.4额定电压450/750 V及以下橡皮绝缘电缆 第4部分:软线及软电缆（GB 5013.4- 1997 ,IEC 245-4 ： 1994 ,IDT）

GB 10395.8农林拖拉机和机械 安全技术要求 第8部分:排灌泵和泵机组

GB 10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形 总则（GB 10396— 1999, ISO 11684： 1995 JDT）

GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限（AQL）检索的逐批检验抽样计划 （GB/T 2828.1—2003,ISO 2859-1 ： 1999, IDT）

GB/T 12785—2002 潜水电泵 试验方法

JB/T 8092小型潜水电泵

JB/T 9832.2农林拖拉机及机具 漆膜附着性能测定方法 压切法

JB/T 50080潜水电泵 可靠性考核评定方法

3质量要求

3.1水（气）压

电泵中承受水压的零部件均应能承受历时3 min的水（气）压试验而无渗漏，试验压力为1.5倍工 作压力，但应不低于0.2 MPa;电泵组装后电动机的内腔有密封要求的和机械密封腔应能承受历时3 min的水（气）压试验而无泄漏现象，试验压力对充油式和干式电泵为0.2 MPa,对密闭结构的充水式电 泵为0.05 MPao

3.2静（动）平衡

电泵叶轮应进行静（动）平衡试验,其允许的不平衡力矩应符合JB/T 8092的规定。

3.3涂层质■*

3.3.1电泵表面油漆涂层应色泽均匀、平整光滑、无污损、碰、擦、划伤及裂痕等缺陷。

3.3.2涂层附着力检查三处，均达到二级以上。

3.4运转

电泵在下列条件下应能连续正常运行：

a）以电泵叶轮中心为基准，潜入水下的深度不超过5 m;

b）水温不超过+ 40X3 ;

d）水中含固体杂质的体积比不超过0.1% ,粒度不大于0.2 mm;

e）电泵运行时电源电压为额定电压，其波动误差不超过额定电压的士 10% ;

f）电泵在规定流量范围内运行。

3.5性能要求

3.5.1电泵的流量、扬程、效率、额定输入功率、功率因数等基本参数应符合JB/T 8092的规定。

3.5.2电泵在0.8~ 1.2倍规定流量范围内的输入功率应不超过额定输入功率。

3.6接地措施

3.7.1电动机的定子绕组对机壳的实际冷态绝缘电阻应符合：

a）绝缘材料为聚乙烯的充水式电泵N15O MQ,绝缘材料为聚氯乙烯的充水式电泵N40 MO;

b）充油式、干式电泵N50 MC。

3.7.2电动机的定子绕组对机壳的热态绝缘电阻应符合：

a）充水式电泵20.5MO；

b）充油式和干式电泵21.O MOo

3.8耐电压

电泵电动机的定子绕组应能承受历时1 min的耐电压试验而泄漏电流应不大于30 mAo试验电压 的频率为50 Hz,并尽可能为正弦波形。试验电压的有效值为两倍额定电压加1 000 V,对单相电动机为 1 500 V,对三相电动机为1 760 Vo必要时，仅可进行一次重复试验，试验电压为80%的规定试验电压。 3.9过载保护装置

电泵应有过热或过电流保护装置，如用户有要求可配带漏电保护装置。

3.10引出电缆

电泵的引出电缆应采用GB 5013.4中规定的电缆或性能相同的电缆。电缆长度应不小于5 m,也 可按用户要求提供。

3.11温升限值

电泵完全潜入水中，电动机在额定输入功率运行时,电动机定子绕组的温升限值（电阻法）应符合：

a）充水式电泵:绝缘材料为聚乙烯W25 K,绝缘材料为聚氯乙烯W20 K;

b）充油式、干式电泵:E级绝缘W75 K, B级绝缘W80 K, F级绝缘V105 K。

3.12安全标志

3.12.1电泵的安全应符合GB 10395.8的规定；电泵的安全标志应符合GB 10396的规定。

3.12.2电泵引出电缆的线端标志与旋转方向应符合GB 1971的规定，且转向与泵工作方向一致，并 应保证标志在电泵使用期内不易磨灭。

3.12.3电泵应有明显的转向标志。

3.12.4充水式电泵，应在注水孔附近清楚地标明“需要充水”或“注水孔”等标志,该标志应在整个使用 期内不易磨灭。

3.13可靠性评价

3.13.1可靠性评价指标应符合JB/T 8092的规定。

3.13.2可靠性评价指标可采用跟踪调查的方式进行。

3.14使用说明书安全内容

3.14.1使用说明书中应对涉及安全方面的内容给出安全警告。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
