LY/T 3219—2020 木结构用自攻螺钉[高清PDF]
标准简介

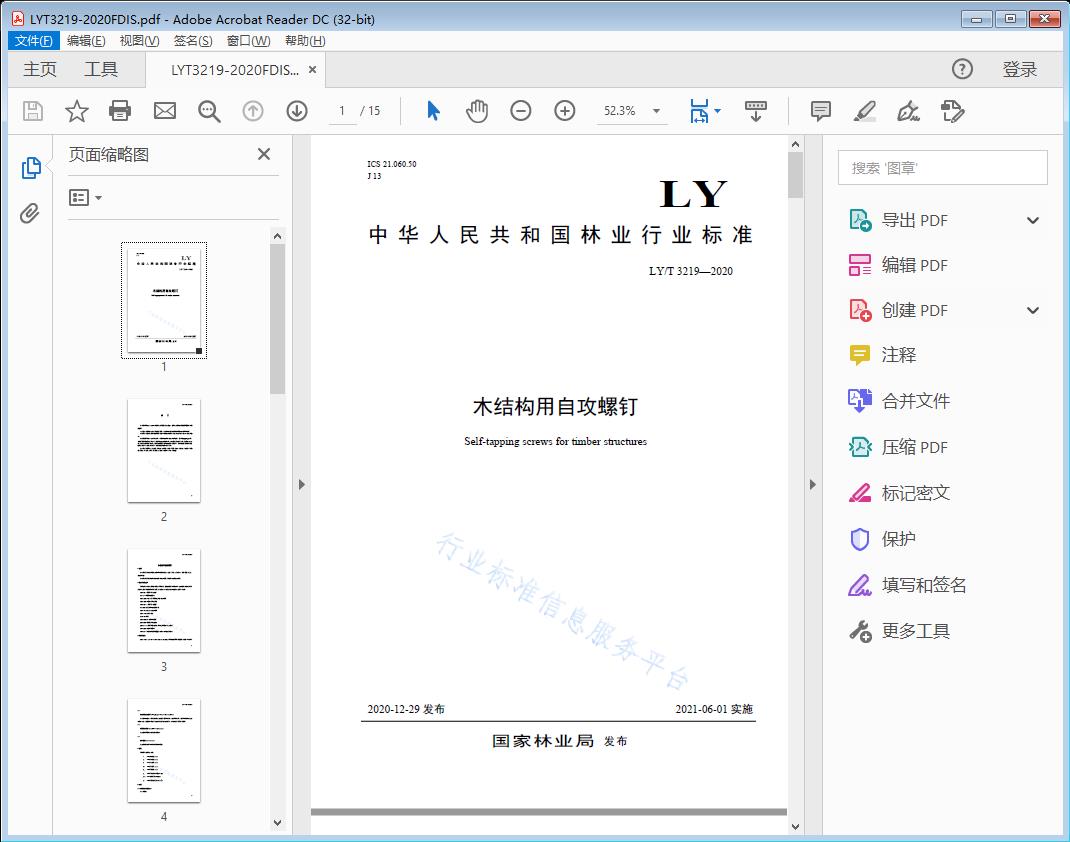

[LY/T 3219—2020]《木结构用自攻螺钉》由国家林业局于国家林业局发布发布,适用于全国。标准截图

标准文档说明
标准文档类型为木结构用自攻螺钉高清PDF版本(文字版),标准文档内可进行搜索,可以复制原文,可粘贴。标准部分原文
(*注:以下内容并未完全按照原文进行排版,且信息并不完全,也未经过严格校对,所以仅供参考!建议【不要直接作为从业依据】!具体信息还请阅读标准原文PDF。)
1范围
本文件规定了木结构用自攻螺钉的术语和定义、分类、要求、试验方法、检验规则、包装、 运输及贮存。
本文件适用于在木结构建筑中使用的自攻螺钉,不适用于钻钢自攻螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于 本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 90.1紧固件验收检查
GB 1237紧固件标记方法
GB/T 3098. 5-2016紧固件机械性能自攻螺钉
GB/T 4232冷顶锻用不锈钢丝
GB/T 5267. 1紧固件电镀层
GB 10623金属力学性能试验术语
GB/T 14210-93墙板自攻螺钉
GB/T 14791螺纹术语:
GB 27704 钢钉
GB/T 28906冷锹钢热轧盘条
JB/T 8928钢铁制件机械镀锌
JB/T 9151.3紧固件测试方法尺寸与几何精度自攻螺钉
LY/T 2059木结构用钢钉
LY/T 2377木质结构材料用销类连接件连接性能试验方法
3术语和定义
GB/T 14791、LY/T 2377、GB/T 3098.5、GB 10623界定的以及下列术语和定义适用于本文件。
3.1
木结构用自攻螺钉 self-tapping screws for timber structures
在木结构建筑中,用于木质覆板与木质支撑构件之间、木质构件之间、木质构件与预钻孔连 接件连接上,依靠其外螺纹在被连接件上自行攻岀内螺纹,产生啮合紧固作用的螺钉。
3.2
钉帽拉穿强度 head pull-through strength
自攻螺钉钉帽拉穿木质材料的强度。
3.3
抗拉强度 tensile strength
自攻螺钉轴向拉伸时所承受的抗拉强度。
4符号
下列符号适用于本文件。
I 称长度,mm
4S纹长度,mm
I
d 称直径,mm
d\ 纹底径,mm
dh J帽直径,mm
ZP T拧入木构件深度,mm
/tens抗拉强度(N/mm2)
/h ― T帽拉穿强度(N/mm?)
5分类
5.1按螺纹形式通常分:
c)多段螺纹。
亏邮章我我我我全螺纹
17/ R
ig
多段螺纹
图1自攻螺钉螺纹分类
5.2按头型通常分:
a)沉头;
b)双沉头;
c)喇叭头;
(以上是摘录部分标准内容,更多信息还请参考原文PDF)
网盘链接
百度网盘:https://pan.baidu.com/s/1Bs8gM1j6EkQ4PtYZtN_MjQ
提取码:q24n
