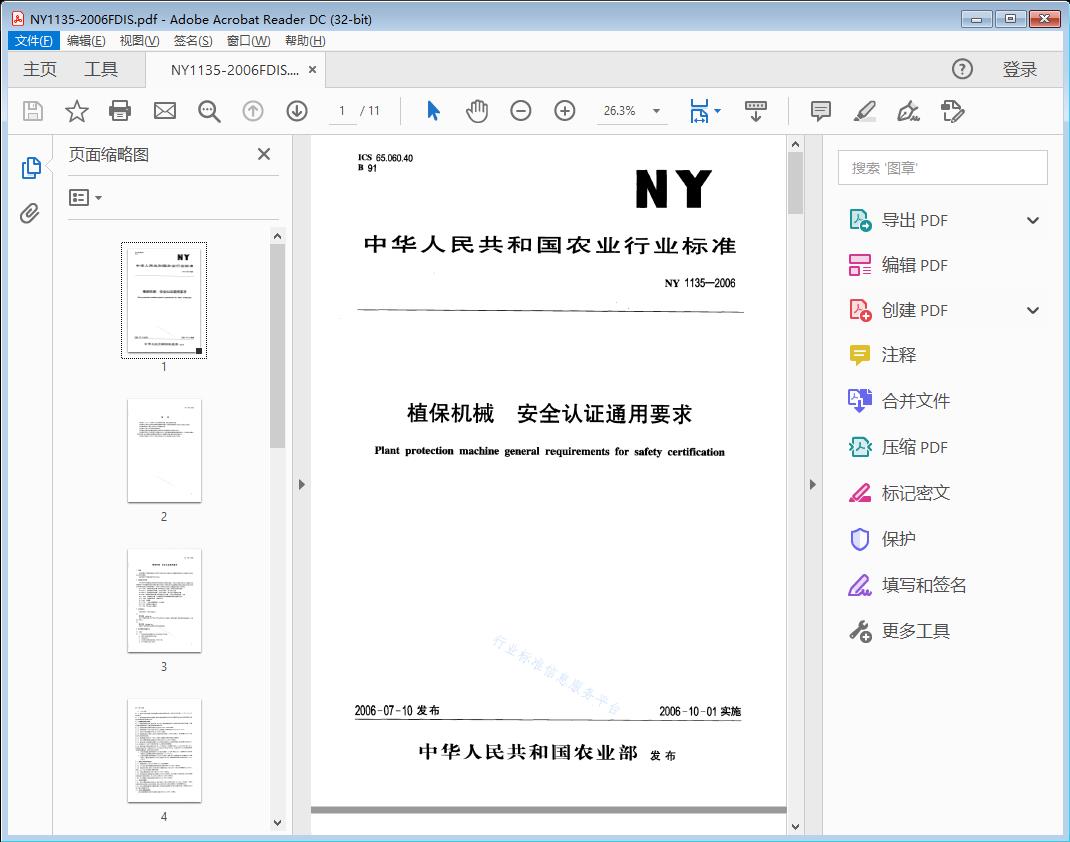

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围

本标准规定了植保机械安全认证的产品技术要求、试验方法、质量管理体系要求、审核程序、审核方 法以及评价准则。

本标准适用于植保机械产品安全认证。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 9480农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则

GB 10395.1农林拖拉机和机械 安全技术要求 第1部分:总则

GB 10395.6农林拖拉机和机械 安全技术要求 第6部分:植物保护机械

GB 10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T 18678植物保护机械 农业喷雾机（器）药液箱额定容量和加液孔直径

GB/T 19000质量管理体系 基础和术语

JB/T 6661喷雾器

JB/T 7723.1背负式喷雾喷粉机 技术条件

JB/T 7875植物保护机械术语

NY/T 508背负式动力喷雾机

3术语和定义

本标准采用了下列术语和定义。

3.1

例行检验routine test

在生产的最终阶段对生产线上的产品进行的100%检验。通常检验后,除包装和加贴标签外，不再 进一步加工。

3.2

确认检验 assurance test

为验证产品持续符合标准要求进行的抽样检验。

4技术要求和试验方法

4.1标识' 宿応

4.1.1产品标识内容应清晰可见，至少应包括下列内容：

a）制造厂或供应商名称、商标；

b）名称和型号；

c）主要技术参数（额定容量、工作压力等）；

e）厂址、电话。

4.1.2机动产品应有标牌,并牢固地固定在机具的明显位置上，内容至少应包括4.1.1中a）、b）、c）中 所列内容。

4.1.3拖拉机配套的喷杆式喷雾机、担架式机动喷雾机和背负式机动喷雾机动力输入连接装置处应标 出机具的额定转速及转动方向。

4.2药液箱性能及可靠性

4.2.1药液箱盖联接牢固，密封可靠。便于打开，确保药液箱盖不会出现意外松动或开启现象。在操 作者给药液箱加液时，应能直接看到液面指示值。

4.2.2

4.2.3

4.2.4

4.2.5

药液箱额定容量不小于800 L的喷杆式喷雾机应配备机械式加液装置。

背负式喷雾喷粉机药液箱总成气密性应符合GB 10395.6的规定。

倾斜试验:向喷雾器药液箱中注入其额定容量的清水,盖紧药液箱盖，将药液箱分别向前、后、 左、右方向倾斜45。,在每个位置分别停留10 s,观察有无渗漏现象。

4.2.9坠落试验:试验用水温度应在20X3 ±5X3范围内。木板规格为边长0.9 m的正方形，厚0.05 m, 材质坚硬，表面平坦。药箱底水平向下，在自由状态下坠落于木板上。坠落应进行三次,观察药液箱有 无破裂和渗漏现象。试验时注意安全防护。

a）背负式喷雾器:拆除喷射部件、空气室及药液箱上、下夹环,堵死岀水口。药液箱内注入额定容 量的清水，药液箱底面距离木板的高度为1.0 m±0.05 m0

b）压缩式喷雾器:拆除喷射部件，在出水口处加装三通管，用于向药液箱内充气和测量压力，药液 箱内注入额定容量的清水，并充气至最高工作压力，药液箱底面距离木板的高度为0.6 m± 0.05 mo

4.3整机及承压部件耐压性

4.3.1喷雾器在最大工作压力下喷雾5 min,应无渗漏现象。

4.3.2空气室（包括压缩喷雾器的药液箱）耐压性能应符合GB 10395.6的规定。

4.3.3喷射部件（喷杆、胶管、开关等）和承压管路在最大工作压力的1.5倍（手动喷雾器为2.5倍）下, 保持1 min,不允许出现破裂、渗漏等现象。

4.3.4压缩式喷雾器的安全阀,应符合GB 10395.6的规定。

4.3.5配带液泵的机动喷雾机应设置限定工作压力安全装置。安全装置不允许被旁通,从安全装置泄 出的药液应当能安全排放。其工作压力应符合GB 10395.6的规定。

4.3.6动力喷雾机及其液泵的调压阀应符合GB 10395.6的规定。

4.4安全防护装置

4.4.1背负式喷雾喷粉机风机进出口防护罩的尺寸和安全距离应符合GB 10395.1的规定。当因结 构等原因而无法保持上述安全距离时，为防止意外伤害，必须在紧靠进出口处设置警告标志。

4.4.2背负式喷雾喷粉机的外露旋转部件、起动轮及高温部件排气管应设防护装置。其装置应安全可 靠，不得自动脱落或开启。

4.5风机叶轮超转速试验

背负式喷雾喷粉机风机叶轮超转速试验应符合GB 10395.1的规定。

4.6压力表（压力计）

配带液泵的机动喷雾机应装备压力表，其安装接口处不应发生泄漏。

4.7喷杆及辅助装置

喷杆式喷雾机在折叠喷杆时，不应给进行喷雾作业人员带来危险，其喷杆折叠机构的安全技术要求 应符合GB 10395.6的规定。

4.8软管标志

软管上应有永久性标志，标明制造厂和最大工作压力。

4.9软管接头

软管接头应符合GB 10395.6的规定。

4.10控制装置

控制装置应符合GB 10395.6的规定。

4.11背负式喷雾喷粉机、背负式机动喷雾机耳旁噪声

背负式喷雾喷粉机、背负式机动喷雾机耳旁噪声应分别符合JBZT 7723.1和NY/T 508的规定。 4.12安全标志

对操作者有危险的部位，应固定永久性的安全警告标志。至少应在背负式喷雾喷粉机、背负式机动 喷雾机的油箱、风机进出风口、无防护装置的排气管等部位应有永久性安全警告标志;背负式喷雾器的 外置空气室安全水位线部位应有永久性的安全警告标志。其标志应符合GB 10395.6的规定。

4.13使用说明书

使用说明书应根据GB/T 9480编制，至少应包括以下内容：

a）机具主要技术参数；

b）安全操作注意事项及安全警告符号的说明；

c）机具工作原理图或零部件分解图；

d）正确操作的步骤及日常保养、清洗和安全处理清洗液的方法；

e）减压方法（特别是手动操作的喷雾机或喷雾器）；

f）使用不同喷头时，喷雾喷粉机（器）的调整方法说明；

g）处理农药时,应当遵守农药生产厂所提供的安全指示；

h）禁止使用特殊的工作液；

i）折叠喷雾机喷杆时，挤夹点和剪切点处的危险性；

j）制造厂或供应商名称、地址及电话。

5质■管理体系要求

5.1总要求

工厂应建立、实施和保持符合本标准要求的质量管理体系。

5.2职责和资源

5.2.1工厂应规定与产品质量有关的各部门、岗位和人员的职责及相互关系，并在工厂的最高管理层 成员中指定一名质量负责人，无论该成员在其他方面的职责如何，应具有以下方面的职责和权限：

a）负责建立、实施和保持质量管理体系；

b）确保产品质量符合规定的要求；

c）建立形成文件的程序，确保认证证书、标志的正确使用，不合格品和获证产品变更后未经认证 机构认可，不加贴认证标志；

d）负责与认证机构的沟通、联络。

质量负责人应具有胜任本职工作的能力。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
