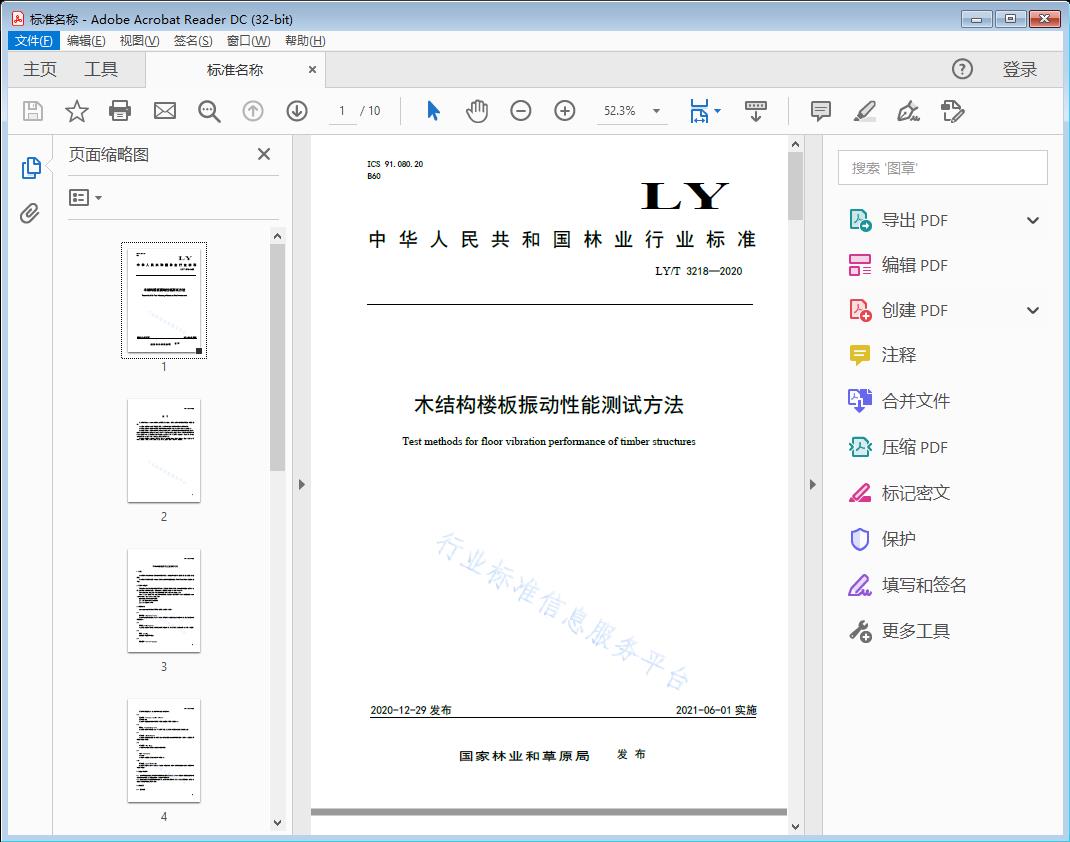

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围

本文件规定了木结构楼板振动性能的术语和定义、试验场所环境条件、测试装置、测试步骤、测试 报告。

本文件适用于搁栅楼板和平板楼板振动性能的实验室或现场测试，不适用于木结构楼板振动舒适度 评价。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2298-2010机械振动、冲击与状态监测词汇（ISO 2041:2009，IDT）

GB/T 11349.2振动与冲击机械导纳的试验确定第2部分：用激振器作单点平动激励测量（GB/T 11349.2-2006，ISO 7626-2：1990，IDT）

JB/T 6822压电式加速度传感器

JJF 1305线位移传感器校准规范

JJG 834动态信号分析仪

3术语和定义

GB/T 2298-2010界定的以及下列术语和定义适用于本文件。

3. 1

相干函数 coherence function

频域内响应信号与激励信号之间关系的无量纲度量，描述各频率分量上线性关系，是试验质量的重 要指标之一。

3. 2

窗函数 w i ndow funct i on

为减少频谱能量泄露对信号进行截取处理的截断函数。常'用的窗函数有矩形窗、汉宁窗、指数窗。

3. 3

阻尼 damp i ng

能量随时间或距离的耗散。

3. 4

固有频率 natura I frequency

受到外界瞬态激励时，楼板结构的自由振动响应特性。

3.5

频响函数 frequency response function

频率响应函数

楼板结构系统频域内振动响应傅里叶变换与激励信号傅里叶变换之比。

3.6

阻尼比 modal damping ratio

实际阻尼与临界阻尼系数之比，即无量纲参数，表示了结构在受激振后振动的衰减形式。

3.7

模态分析 moda l analysis

通过频响函数模态参数辨识，确定采集分析频率范围内楼板结构的固有频率、阻尼比、模态振型等 振动模态参数的过程。

3.8

模态振型 mode shape

楼板结构每一阶模态的位移变形相对振动型态。

3. 9

节点 noda I po i nt

模态节点

楼板结构中模态振型中位移值为零的不动点。

10

静载挠度 static deflection

施加集中荷载于楼板所产生的变形。如楼板为搁栅结构，楼板中心的静载挠度为楼板中心搁栅的跨 中部位的挠度。

4试验场所的条件

1楼板实验室测试场所的环境条件宜保持在20°C + 5°C和65%±5%RH,待测楼板应在测试场所存放 直至达到平衡条件。楼板现场测试时，应记录实际温湿度。

4.2测试楼板应保证上部无可移动附加质量，以免对振动测量产生误差。如不能实现移除，应不改变 附加质量状态并在测试报告中记录。

5测试装置

5.1.1激振器

激振器有电动式激振器、电动液压激振器、压电激振器等类型，用于激发结构的振动，应满足以下 要求：

激发的模态测试信号具备充分的信噪比，并且不产生非线性响应；

适用的激发振型且频率成分涵盖待测频率。

5.1.2脉冲激励装置

脉冲激励装置可为装有内置力传感器的仪表式力锤，或配备独立力传感器的冲击装置。脉冲激励装 置宜重10 kg以上且带橡胶材质的冲击头。

5.1.3力传感器

力传感器使用前根据出厂说明书进行校准，校准过程见GB/T 11349.2。力传感器频率响应范围为 0.5Hz 〜1kHz。

5.2加速度传感器

加速度传感器使用前根据出厂说明书进行校准，校准过程见JB/T 6822。加速度传感器频率响应范 围为0.5Hz〜1kHz,幅值精度土 1dB。

5.3数据采集装置

用于振动信号数据的采集与存储装置，分析记录时间信号并提取所需信息。数据采集装置应配备至 少2个以上模拟输入通道，同时采集激励力信号和木楼板响应信号。采样频率应为待测最高频率的2倍以 上，以捕获楼板待测范围内的固有频率特征，信号分析仪的输出结果应至少包括频响函数和相干函数。

数据采集装置硬件模拟信号采集前端应具有模拟抗混叠滤波器，滤波器截止频率应大于木楼板结构 最高分析频率，且频带外的滤波衰减陡度大于80dB/0ct；采集仪器具有24位以上独立模数转化器(A/D), 最高采用频率大于51. 2 kHz,满足JJG 834动态分析仪A类标准精度。

4挠度测试装置

挠度测试装置的精度应为预期挠度的0.3%,校准过程见JJF 1305o

6测试步骤

1模态测试

6.1.1测试要求

模态测试时激励点和响应测量的位置应选取恰当，确保能并取固有频率、模态阻尼比、模态振型等 模态参数。采用一个固定点和一系列移动点进行频率响应测量，频煎面应测量的数量应大于或等于所期 望的模态数。

模态测试步骤应包括激励位置选定、响应测量位置选定、传感器安装、激励测试、测量结果校验以 及模态分析。激励测试可采用激振器或脉冲激励方式。

6. 1. 2激励位置选定

激励位置应避开所关心模态振型的节点，宜选取楼板宽度的1/6处且在楼板跨度中心附近。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
