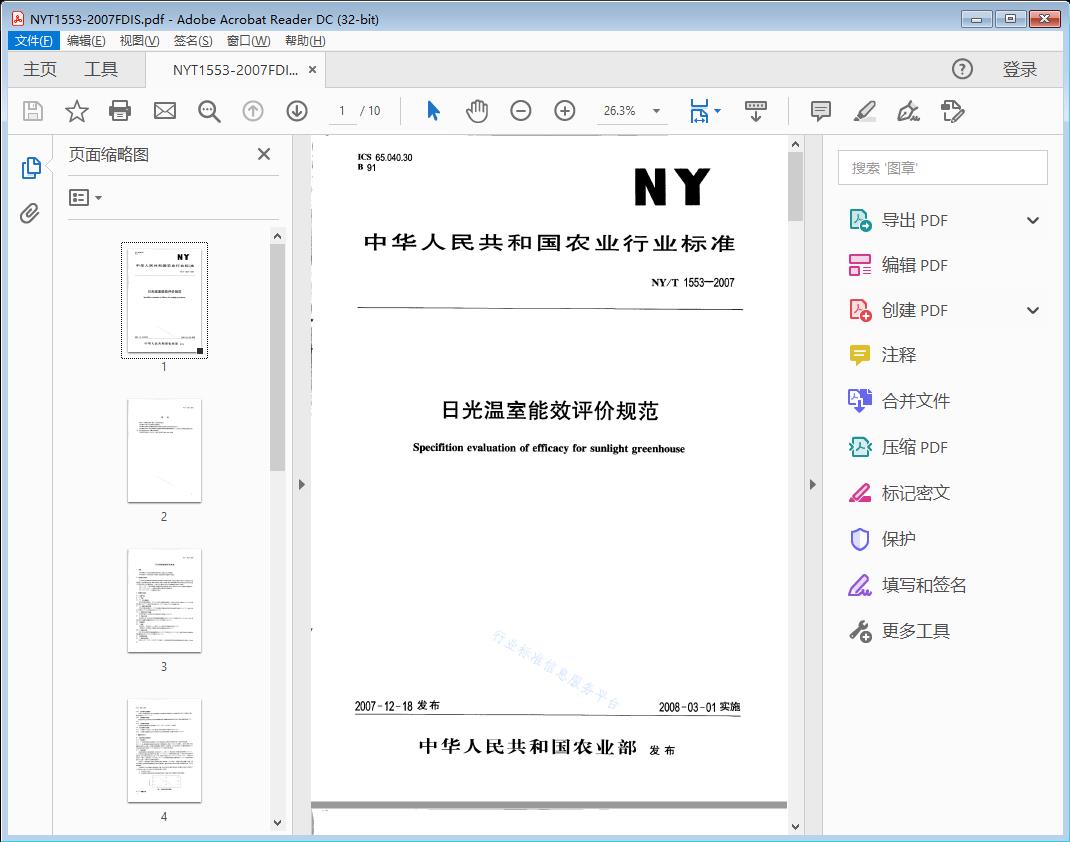

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围

本标准规定了日光温室的能效评价指标、试验方法、评价规则。

本标准适用于日光温室的工程验收、试验鉴定和质量评价（检验）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件,其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是 否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 14162产品质量监督计数抽样程序及抽样表（适用于每百单位产品不合格数为质量指标）

GB/T 19165-2003日光温室和塑料大棚结构与性能要求

NY/ T 610—2002日光温室技术条件

3质■评价指标 3.1温室气温

3.1.1气温 3.1.1.1非补温温室

冬季室外最低温度在一 15°C以上，晴天无辅助加温条件下，室内日间平均气温应在15°C以上的持 续时间应不小于6 h,夜间平均气温应不小于8°C,不应有6°C以下的温度出现。

1. 1.2辅助补温的温室

冬季室外最低温度低于一15°C时，辅助加热量应满足保持室内最低气温应不小于10°C,室内日间 平均气温在15°C以上持续时间应不小于4 h。

3.1.2夜间室内外气温差

冬季晴天情况下，夜间室内外气温差的平均值应不小于20°Co

3.1.3气温均匀性

冬季晴天，同一时刻,室内气温最低温度偏离度应不大于30%,平均值应不大于10%；同一水平面 室内各点气温最低值偏离度应不大于20%,平均值应不大于8%。

冬季晴天，一日内地下0. 1 m深层.0.2 m深层的平均地温不应低于10°C。 一般情况下，有作物时,作物根分布层的最低地温不应低于10°Co

3.2.2地温均匀性

冬季,室内各深度层的地温偏离度应小于30%,平均值应不大于15%；同一深度层室内各点地温最 低值偏离度应不大于20%,平均值应不大于10%。

3-3温室保温性能

3. 3. 1墙体保温性能

应符合GB/T 19165-2003第7.2的规定。日光温室的围护结构低限热值阻应符合附录A的规

定。

3. 3.2通风窗的设置要求

后墙上开设通风窗的，窗户应是保温型，关闭密封时的热阻应与后墙体相同，窗户下沿距室内设计 地坪高度应为1.0 m〜1.1 mo 3.3.3前屋面保温性能

前透光屋面上必须设有活动式保温覆盖装置，保温覆盖物的热阻不应低于围护墙体热阻的25%〜 30%。

3.3.4后屋面保温性能

后屋面的保温热阻应达到或高于GB/T 19165-2003第7. 2的规定。

3.4日光温室采光性能

3.4. 1冬季晴天中午前后2 h内，温室的日射光地面平均透光率不小于65%。

3. 4.2冬季晴天覆盖物完全打开的时间内，室内直射辐照度日总量均匀度不小于80%。

4质量评价方法 4.1温室气温及湿度测试

4.1.1测试条件 4.1. 1. 1对相同结构型式和规格尺寸的日光温室群，在群体中间地带任选一栋进行性能试验。

1.1.2光、热性能联合测试或只进行热工性能测试时，选择12月至1月的晴天。室内有作物，采用 滴灌的，测试当日及前2d停灌;釆用漫灌的,测试前5 d内停灌。为了便于测试，对气温较低的地区，可 以选择室外最低气温低于一 15°C的时间不少于2 h的晴天进行测试。

4.1.2测点布置

室内温度测点平面位置按图1布置，其中1、2、3和7、8、9两组测点与两侧山墙的距离为10m,4、5、 6三个测点的位置在温室长度的中部，测点1、4、7和3、6、9分别距前沿和后墙1 m,南北方向各测点间 距相等。在各平面点垂直方向上设3个点，分别位于地表上方0. 20 m、0.50 m和1.50 m三个高度，共 布置27个测点。温室前沿1 m处点位上方1. 50 m处高度距离温室顶塑料膜小于0. 20 m或超出前屋

面时,对应的3个测点可适当降低或取消。

室外设1个温度测点，布置在光照测点附近,距地面1. 50 m高处。其周围不得有混凝土地面。测

点处要通风，温湿度传感器要避免太阳光直接照射。能利用当地气象台站周期气温观测资料的，可不设 此测量点。

下列情况下可以采取减少室内测试（位置）点的方法进行测试，测试时只取温室东西走向中部的3 个平面点位上的8或9个测点，但要在测试报告中说明:

1）在相关方认可时；

2）在温室群中测试结构形式相同或相似的多个温室时,除主要温室外的其他温室。

*3

*6

*9

北

A

*2

*5

*8

♦1

♦4

*7

图1室测点布置平面图

4.1.3测量仪器

采用热电偶温度计、热敏电阻温度计或水银温度表。室内的量程O°c〜50°C,室外的量程一30°C〜 50°C,仪器示值误差士 0.3笆。

4. 1.4测■时间

测量开始时间选择当地正点为宜,测试满24 h。人工读数每1 h测1次,人工读数时应往返各一次, 取两次读数均值为各点温度值。自动测量每隔0.5h测一次。全部测点巡测一次所需时段应等分于测 试正点时刻的前后。前屋面保温覆盖物卷起和盖上的时间与规定测试时间相差超过0. 5h的,应于覆 盖物卷起和盖上前增加一次测量。

4.1.5数据处理

记录各测点各次测量结果,计算出各次测量的室内气温平均值、气温最低值偏离度、同一水平面的 温度最低值偏离度和室内外温差。按下列公买（1）计算岀室内温度最低值偏离度叩）。

/?= W’f X 100%

LA

式中：

T；——室内同一测定时刻各测点气温平均值,单位为摄氏度（°C）； TA响——室内同一测定时刻各测点中气温最低值,单位为摄氏度（笆）。

按下列公式（2）计算出室内同一水平面的温度最低值偏离度（国）。

区=以三丁5 x 100%

式中：

——室内第i层同一测定时刻各测点中温度最低值,单位为摄氏度（°C）； 爲——室内第，层同一测定时刻各测点气温平均值，单位为摄氏度（°C）。

i般取上、中、下三层。

统计测试的24 h内室内平均温度15°C以上和8°C以下的持续时间。

夜间室内外气温差:一昼夜中室内最低气温与室外最低气温之差。

4.1.6在测量室内气温的中心测点处布置一个空气湿度测点,同步进行湿度测量。

4.2温室内地温测试

4.2,1测点布置

室内地温测点平面位置仍按图1布置，测点深度分别为地表以下o. 1 m、o.2 m和0.4 m（设计或使 用上有要求时）。温室地面为垄沟状的，地表以垄顶表面为准，测温传感器设置在垄内;对高低垄交错排 列的，地表以低垄顶表面为准。地温测试不设室外测点。简要测试只设温室东西走向中部（即4、5、6三 个测点）三个深度的3个测点。

4.2.2测■仪器

采用专用地温表或热电偶、热敏电阻传感器的温度计，其量程O°c〜50笆,示值误差士O.3°CO

4.2.3测试时间，

与气温测试同时或是滞后10 min进行。

4.2.4数据处理

记录各测点各次测量数据,计算出各次测量的室内地温平均值、地温最低值偏离度、不同深度的地 温最低值偏离度。

按下列公式（3）计算地温最低值偏离度（/_

7= Tsfm X 100%

聲：

瓦——室内同一测定时刻各测点中地温平均值,单位为摄氏度（笆）。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
