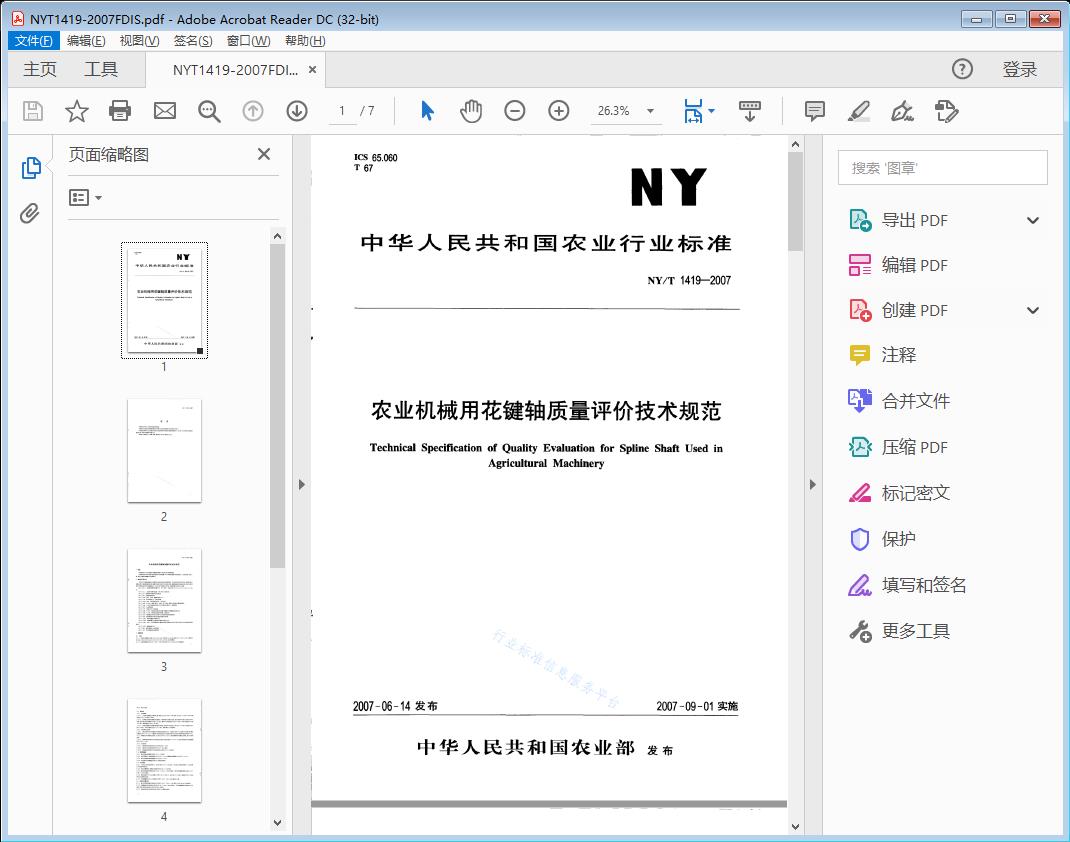

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

1范围

本标准规定了农业机械用花键轴质量要求、检测方法和检验规则。

本标准适用于农业机械（包括拖拉机）用花键轴（以下简称花键轴）的质量评定。农用运输、农业工 程、林业车辆用花键轴也可参照执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 230.1金属洛氏硬度试验方法 第1部分 试验方法（A、B、C、D、E、F、G、H、K、N、T标 尺）

GB/T 231.1金属布氏硬度试验 第1部分:试验方法

GB/T 275滚动轴承与轴和外壳的配合

GB/T 699优质碳素结构钢

GB/T 1095—2003平键 键槽的剖面尺寸

GB/T 1144矩形花键尺寸、公差和检验

GB/T 1184—1996形状和位置公差 未注公差

GB/T 1800.3-1998极限与配合 基础 第3部分:标准公差和基本偏差数值表

GB/T 1958产品几何量技术规范（GPS）形状和位置公差 检测规定

GB/T 3077合金结构钢

GB/T 3177光滑工件尺寸的检验

GB/T 3478.1-1995圆柱直齿渐开线花键（齿侧配合）模数基准齿形公差

GB/T 3478.5—1995圆柱直齿渐开线花键 检验方法

GB/T 5617钢的感应淬火或火焰淬火后有效硬化层深度的测定

钢质模锻件金相组织评级图及评定方法

GB/T 14162-1993产品质量监督计数抽样程序及抽样表（适用于每百单位产品不合格数为质量

指标）

GB/T 15822磁粉探伤方法

JB/T 9204钢件感应淬火金相检验

QC/T 262汽车渗碳齿轮金相检验 3质量要求

3.1材料

3.1.1非齿轮花键轴可采用GB/T 699—1999中规定的45、40 Mn钢或GB/T 3077—1999中规定的 40 MnB、45 MnB、45 Mn2、40 Cr、45 Cr、42 CrMo、40 CrMn 合金钢制造。

3.1.2齿轮花键轴可采用GB/T 3077—1999中规定的20 Cr、20 CrMnTi合金钢制造。

3.2热处理

3.2.1表面硬度

3.2.1.1非齿轮花键轴应经调质处理，硬度应为251 HBW~298 HBW(25 HRC~32 HRC),单件内硬 度差应不大于25 HBW(4 HRC)o

3.2.1.2经调质处理的花键轴的花键表面、与轴承配合的圆柱表面、油封密封唇口配合表面应经淬火 处理，经处理后的表面硬度应不低于50 HRC,整体淬火的硬度应不低于45 HRC,单件内硬度差应不低 于4HRCO螺纹硬度应不大于45 HRCo 3.2.1.3齿轮花键轴应经渗碳或碳氮共渗处理，表面淬火硬度应为58 HRC〜64 HRC,其余部分应不

低于25 HRCo单件内硬度差应不大于3 HRCo螺纹部分不允许渗碳。

3.2.2有效硬化层深度 3.2.2.1感应加热淬火的花键表面有效硬化层深度应不小于花键大径的7%,花键小径表面有效硬化

层深度应不小于0.7mm。与轴承配合的圆柱表面、油封密封唇口配合表面有效硬化层深度应不小于

1 mm。花键最大有效硬化层深度、空心轴、直径不大于20 mm的花键轴的有效硬化层深度，按产品图样 规定。

3.2.2.2渗碳和碳氮共渗淬火有效硬化层深度:矩形花键应不小于0.4 mm,渐开线花键应为花键模数 的0.15倍〜0.2倍。

3.2.3金相组织 3.2.3.1调质处理的金相组织应为回火索氏体1〜4级。

3.2.3.2感应淬火的金相组织应符合JB/T 9204规定。

3.2.3.3渗碳和碳氮共渗淬火的金相组织应符合QC/T 262规定。

3.3表面粗糙度 3.3.1轴承颈表面粗糙度应符合GB/T 275规定。

3.3.2矩形花键定心表面粗糙度Ra应不大于1.6 /zm,键侧表面粗糙度Ra应不大于3.2卩m。

3.3.3渐开线花键齿表面粗糙度Ra应不大于6.3

3.3.4其他部位表面粗糙度应符合产品图样的要求。

3.4尺寸精度 3.4.1小径定心的矩形花键尺寸、公差应符合GB/T 1144规定。大径定心的矩形花键尺寸、公差应符 合产品图样的要求。

3.4.2矩形花键键宽、花键综合精度应符合GB/T 1144规定。

3.4.3渐开线花键综合精度应符合GB/T 3478.1-1995的规定。渐开线花键跨棒距应符合GB/T 3478.6—1995 的规定。

3.4.4轴承颈直径尺寸公差等级应不低于GB/T 1800.3—1998表1中IT6级。轴颈直径尺寸公差应 符合产品图样的要求。

3.4.5平键键槽宽的尺寸公差等级应不低于GB/T 1095—2003规定的9级。

3.5形状和位置公差

3.5.1渐开线花键齿圈径向跳动公差应符合GB/T 3478.1—1995附表B中表B1的C组的要求。

3.5.2花键轴的形状和位置公差应符合GB/T 1184—1996的规定。当以花键轴轴线为基准时，其主 要加工部位的形状和位置公差不低于表1的要求。

3.5.3其他部位的形状和位置公差应符合产品图样的要求。

表1形状和位置公差

项 目

公差等级

矩形花键定心表面径向跳动

8级

轴承颈圆柱度或圆度

7级

轴承颈端面圆跳动

9级

平键键槽对称度

9级

3.6外观质■

花键轴表面应光洁,不应有氧化皮、斑痕、凹陷、皱折、分层和裂纹，工作表面不应有刻痕、锈蚀、黑 斑、刀痕、凹坑和碰伤。除必须的退刀槽和砂轮越程槽，花键根部、轴与突缘的连接处，以及台状轴颈的 转角处不得有刻痕、刀伤。

3.7表面和近表面缺陷

花键轴进行磁粉探伤检验应无表面和近表面裂纹。

4检测方法

4.1表面硬度

表面硬度用布氏或洛氏硬度法检测。

硬度试验方法应符合GB/T 231.1或GB/T 230.1的规定。洛氏试验位置沿圆周表面相隔约120° 测三处。

4.2有效硬化层深度

4.2.1调质深度用金相法测至出现连续铁素体处。

4.2.2感应淬火有效硬化层深度按GB/T 5617规定测量。

4.2.3渗碳与碳氮共渗有效硬化层深度按GB/T 9450规定测量。

4.3金相组织

4.3.1调质金相组织按GB/T 13299规定检验。

4.3.2感应加热淬火金相组织按JB/T 9204和GB/T 13320规定检验。

4.3.3渗碳与碳氮共渗淬火金相组织按QC/T 262规定检验。

4.4磁粉探伤

按GB/T 15822规定检验。

4.5尺寸、形状和位置公差

4.5.1矩形花键精度按GB/T 1144规定检测。

4.5.2渐开线花键精度按GB/T 3478.5规定検测。

4.5.3尺寸公差按GB/T 3177规定,采用通用量具检测。

4.5.4形状和位置公差按GB/T 1958规定检测。

4.6表面粗糙度

用表面粗糙度仪或表面粗糙度样板比较测量。

4.7外观质量

目此
