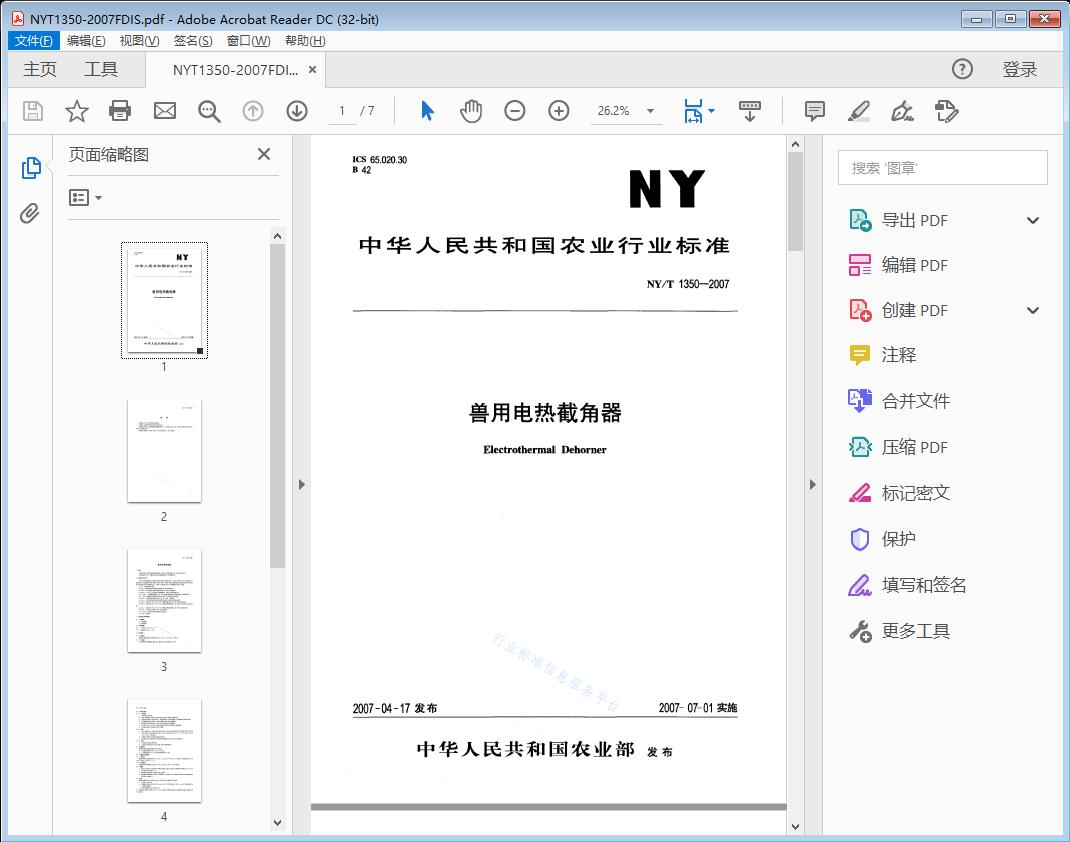

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

兽用电热截角器

1范围

本标准规定了兽用电热截角器技术要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于供牛、羊截角之用兽用电热截角器（以下简称截角器）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 191包装储运图示标志

GB 1002家用和类似用途单相插头插座型式、基本参数和尺寸

GB 2099.1家用和类似用途单相插头插座 第1部分:通用要求

GB 2423.17电工电子产品基本环境试验规程 试验Ka：盐雾试验方法

GB/T 2828.1计数抽样检验程序 第一部分:按接收质量限（AQL）检索的逐批 检验抽样计划 GB/T 2829

GB 4706.1

GB 4706.41

GB 5013.4

GB 5023.3

缆

GB 5023.5

GB 9706.1

GB/T 14710医用电气设备环境要求及试验方法

GB 15934电线组件

3主要部件及基本参数

3.1主要部件

a）电热装置；

b）截角电极。

3.2基本参数

工作电压:AC220 V±22 V；

电源频率：50Hz±lHz；

4技术要求

4.1安全要求

截角器电热装置的安全要求应符合GB 4706.41与GB 9706.1的规定。

4.2工作温度

4.3.1 一般结构

a）外观完整，组装正确。

b）金属（有防锈能力的除外）部分要电镀、油淬及其他相应的防锈处理。

c）各部分的材料在正常使用条件下，其耐温性能与工作温度相适应，吸湿性能符合湿态试验。

d）可更换截角电极且更换方式及结构要简单方便，并且组装紧凑。

e）截角电极内孔及散热小孔应光洁、无毛刺、裂纹和凹痕等缺陷。

f）有开关的，在开、关时有产生电弧危险的部分要有耐电弧性的电绝缘措施。

g）可更换的发热元件及易损件应易于更换。

4.3.2连接

a）电气连接部位一定要设在温度低的部位，装配于连接器部分的电缆的各线芯要用热 传导系数小的耐热绝缘材料保护（这部分的温度如在501以下可以不保护，按GB 4706.41第11章测量）。

b）电源线与发热体之间的连接应能有效固定。

c）通电部件之间，带电部件与非带电部件的连接部分之间不应发生松动现象。

4.3.3手柄

a）手柄的形状应保证握持舒适。

b）手柄表面应平整光滑，不应有毛刺、裂纹和凹痕等缺陷。

4.4绝缘性能

截角器电热装置绝缘性能应符合下列要求

a）冷态绝缘性能应不低于10 MQ〜100 MO;

b）工作温度测试后,30 s内，其热态绝缘性能为22 MOo

4.5电源线及电源插头

4.5.1电源线

截角器所用的电源线应符合GB 5013.4、GB 5023.3和GB 5023.5的规定，导线截面应符合GB 4706・1的规定,长度不小于1.5 m。

4.5.2电源插头

截角器所用的电源插头应符合GB 1002.GB 2099.1和GB 15934的规定。

4.6电镀件

a）镀层不得有起层、剥落及局部无镀层等现象。镀件上的斑点、缺陷面积不得超过3 mm2,单个 斑点的面积不得超过1 mn?。

b）截角器经发热试验后，镀层不得起层、剥落。

c）截角器经盐雾试验后，镀层应无生锈痕迹。但在锐边2 mm范围内的锈点和任何能够脱掉的 淡黄色可以忽略不计。

4.7寿命

截角器在额定电压下的寿命，按200 h时间试验后,应能满足下列要求：

a）发热元件不应开路；

b）应能承受基本正弦波、频率为50 Hz的1250 V交流试验电压，历时1 min的电气强度试验，无 击穿或闪络现象；

c）手柄不得烧焦、熔化、变形和开裂。

4.8截角器的环境要求应符合GB/T 14710中规定的气候环境试验II组,机械环境试验II组的要求及 表1的规定：

2

表1环境试验

试验要求 检测项目

试验项目

试验要求

检测项目

电源电压

试验 条件

持续 时间

（h）

恢复 时间

（h）

检测 环境

初始 检测

中间 检测

最后 检测

198 V

220 V

242 V

额定工作 低温试验

51

2

—

—

4.1.-4.6

4.2

—

7

—

—

低温贮存 试验

-40P

4

12

正常

—

—

4.2

—

额定工作 高温试验

40X：

2

—

—

—

4.2

—

—

高温贮存 试验

55V

4

4

正常

—

—

4.2

—

—

额定工作 湿热试验

40t

80%RH

4

—

——

—

4.2

—

—

——

—

湿热贮存 试验

40V

93%RH

48

24

正常

—

-—

4.2

—

振动、碰 撞试验

—

—

—

—

—

4.2

4.3

—

5试验方法

5.1安全要求检验

截角器电热装置安全要求检验，应按GB 4706.41和GB 9706.1的规定进行。

5.2工作温度检验

先在截角电极离前端面5 mm-15 mm处钻个孔，孔深不超过3 mm（以能把热电偶完全埋入孔内为 准）,在孔内填满焊锡丝。将截角器接通额定电压,待孔内焊锡丝刚开始熔化时，将电热偶插入孔内（电 热偶周围不应有气孔）进行测量。待截角器通电30 min后，电极工作面温度达到稳定状态时（温度变化 不大于/min）,此时的温度即为截角电极工作温度，温度应符合4.2的要求。

试验条件（各检测均应符合此项试验条件）:

a）测试截角器的发热时间及工作温度，均需在无外界气流和热辐射作用的室内进行，室温应为 20t ±5X3 ；其余测试允许在常温环境下进行。

b）测量时间用的仪表，其精度在0.ls内。

c）■截角器测试用温度计精确度±5%。

d）截角器应水平放置进行试验。

5.3外观与结构检查

通过视检确定，应符合4.3的各项要求。

5.4绝缘性能检测

用500 V绝缘电阻计测定,应符合4.4的规定。

5.5电源线及电源插头检查

5.5.1通过视检、量具及核对外购件相关标识,应符合4.5.1的规定。

5.5.2通过视检及核对外购件相关标识,应符合4.5.2的规定。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
