DB11/065—2010 电气防火检测技术规范[高清PDF]

标准简介

[DB11/065—2010]《电气防火检测技术规范》由北京市质量技术监督局于2010-04-28发布，适用于北京市地方标准。

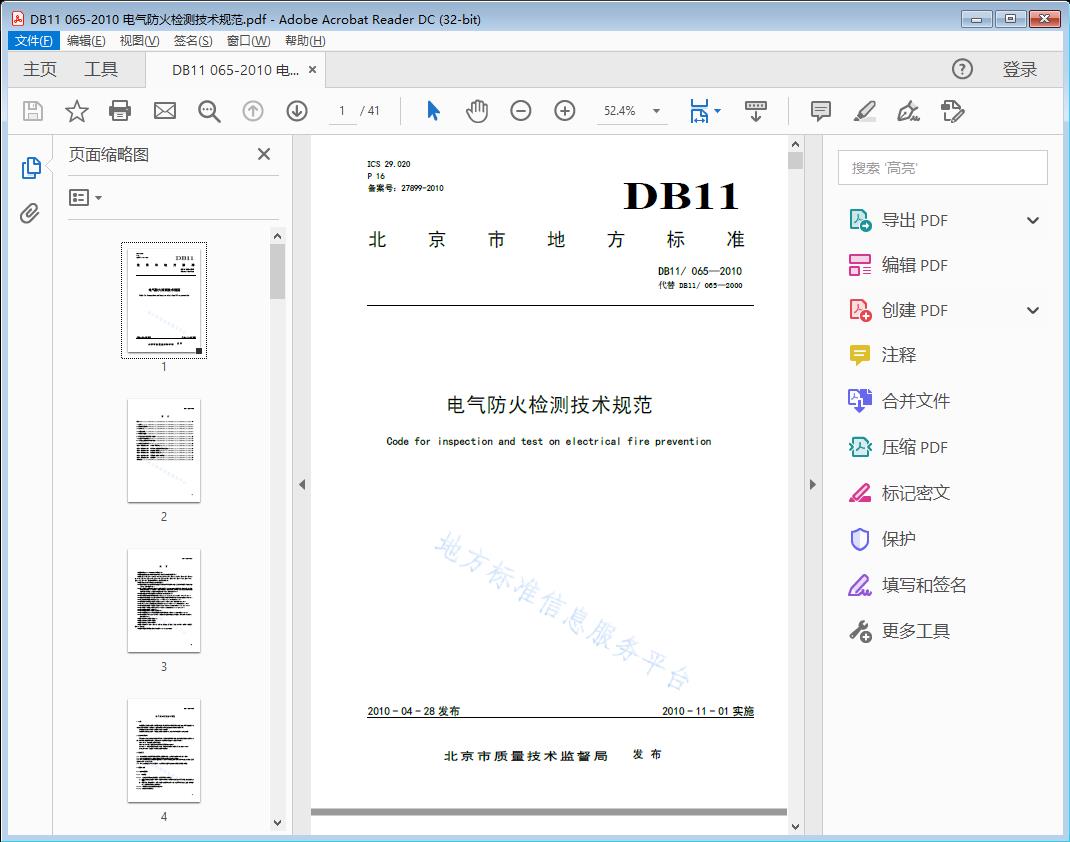

标准截图

标准文档说明

标准文档类型为电气防火检测技术规范高清PDF版本（文字版），标准文档内可进行搜索，可以复制原文，可粘贴。

标准部分原文

电气防火检测技术规范

1范围

本标准规定了变配电装置、低压配电线路、照明装置和一般低压用电设备、接地和等电位联结电气防火检测的一般要求、直观检查、仪器检测以及电气火灾隐患判断方法和结果处理。

本标准适用于10kV及以下电力用户的电气防火检测。

本标准不适用于矿井地下、爆炸危险场所以及防静电、防雷和消防设施的电气防火检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T14549电能质量公用电网谐波

GB/T18379—2001建筑物电气装置的电压区段[IEC60449]

GB4706.17家用和类似用途电器的安全电动机-压缩机的特殊要求[IEC60335-2-34]

GB50303—2002建筑电气工程施工质量验收规范

3基本要求

3.1电气装置和设备必须符合国家现行技术标准的要求，应具有合格证和检验（测）证书。

3.2实行生产许可或安全认证的产品还应具有生产许可证或安全认证标志。

3.3电气防火检测应在电气设备和线路经过1h以上时间的有载运行，进入正常热稳定工作状态，其温度变化率小于1℃/h后进行。

3.4电气防火检测除应符合本标准外，尚应符合国家现行有关法律法规及相关标准的规定。

4变配电装置

4.1油浸式变压器

4.1.1一般要求

4.1.1.1室内安装可燃油浸式变压器，应符合下列防火规定：

a)变压器室通往其他配电装置的电缆贯穿的隔墙、孔洞及电缆构筑物的开孔部位，均应实施防火封堵；

b)变压器室、配电装置室、高压电容器室应设置防止鸟、蛇、鼠类等小动物从采光窗、通风窗、门、电缆沟道等进入室内的设施。

4.1.1.2变压器室内不应堆放可燃物及杂物。

a)当建筑物内设有变电所，电气装置的系统接地和保护接地应通过总等电位联结而共同接地，当建筑物内采用TN-S系统，可不检测接地电阻值；

b)当10kV网络为不接地系统时，变电所的接地电阻不应大于4Ω；

c)当变电所以TT系统给其他建筑物供电时，变压器高压侧为经小电阻接地系统，10kV系统在变电所内的接地故障电流Id和变电所接地电阻的RB的乘积应符合下式要求：

IRdB≤1200V

d)当不能满足c)项要求时，可将变电所设备外壳的保护接地和低压中性点的系统接地分开设置。保护接地电阻不宜大于10Ω，低压中性点系统接地电阻不宜大于4Ω。

4.1.2直观检查

油浸式变压器应符合下列要求：

a)各部位无渗、漏油现象；

b)储油柜的油位与温度相对应；

c)变压器引线接头、电缆、母线应无过热痕迹；

d)套管、绝缘子无火花放电痕迹，无破损、裂纹、积污现象；

e)吸湿器完好，吸附剂干燥无变色现象；

f)声响正常。

4.1.3仪器检测

油浸式变压器仪器检测要求如下：

a)测试环境温度，油浸式变压器室温不宜超过45℃；

b)测试各部位电气连接点（含端子）、引线接点、电缆终端头温度。高压部分不应超过表1中规定数值；低压部分不应超过表2或表3中的数值；

c)测量变压器顶层油温，一般不宜超过85℃；

d)探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音；

e)测量变压器低压侧各相电流和中性线电流。如果中性线电流等于或大于相线电流，应测量相线谐波电流和中性线谐波电流，最高测量到9次谐波，电流总谐波畸变率(THDi)参照GB/T14549

规定；

f)测量次级电压；

g)在TN、TT系统中，当三相变压器为Y，yn0结线组别时，中性线电流不得超过低压绕组额定电流真有效值的25%，且一相电流在满载时不得超过额定电流值；

h)当三相变压器为D，yn11结线组别时，中性线电流真有效值应不大于低压绕组额定电流。

4.2干式变压器

4.2.1直观检查

干式变压器应符合下列要求：

a)变压器室内不应堆放可燃物及杂物；

b)变压器与低压配电柜并列安装时其外壳的防护等级应不低于IP3X，分列安装时应不低于IP2X，IP防护等级划分按照附录A执行；

c)套管、绝缘子外部无破损、裂纹及严重积污；

d)铁芯、套管表面无火花放电痕迹；

e)变压器引线接头、电缆、母线应无过热及火花放电痕迹；

g)冷却装置运行应正常。

4.2.2仪器检测

仪器检测要求如下：

a)干式变压器仪器检测参照4.1.3除c)款以外的有关规定；

b)干式变压器的最高允许温度不应超过标准中规定的最高允许温度值。

4.3高压电器

4.3.1一般要求

配电装置内的高压电器，应符合国家现行的技术标准，并满足下列要求：

a)额定电压与所在回路标称电压相适应；

b)额定电流不应小于所在回路的实际负载电流；

c)额定频率应与所在回路的频率相适应；

d)应适应所在场所的环境条件；

e)周围不应放置可燃物或其他杂物。

4.3.2高压开关和断路器

4.3.2.1直观检查

高压开关和断路器应符合下列要求：

a)在同一变电所内，当配电变压器为干式、气体绝缘式或非可燃性液体绝缘的变压器时，不应采用少油断路器保护；

b)绝缘子、套管应无损伤和裂纹；

c)动静触头接触应良好，连接部位应连接牢固可靠；

d)运行中无异常声响和气味；

e)负荷开关的灭弧罩应完好无损；

f)少油断路器的油色油位应正常，无渗漏油现象；

g)真空断路器的灭弧装置应完好无损。

4.3.2.2仪器检测

高压开关和断路器仪器检测项目：
