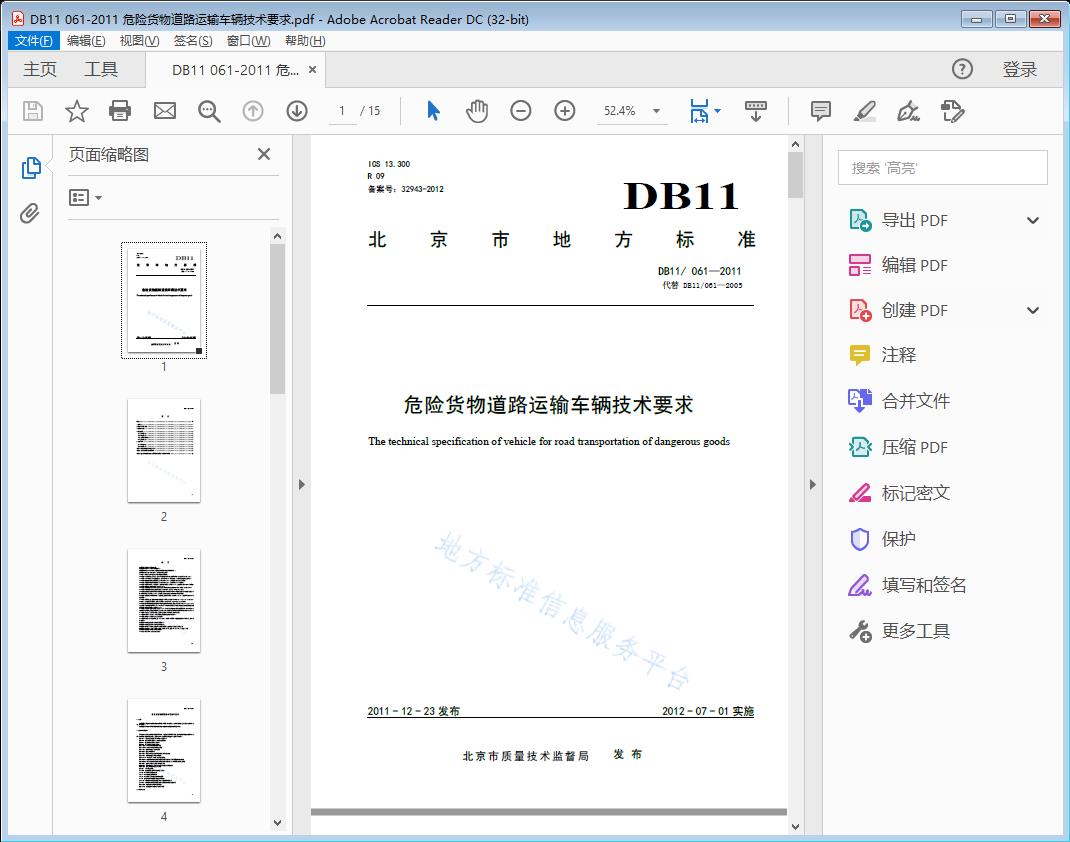

标准截图

标准文档说明

标准文档类型为危险货物道路运输车辆技术要求高清PDF版本（文字版），标准文档内可进行搜索，可以复制原文，可粘贴。

标准部分原文

危险货物道路运输车辆技术要求

1范围

本标准规定了危险货物道路运输车辆的基本要求、特定要求、车辆外观标志、其它要求以及检验方法、检验要求。

本标准适用于北京市行政区域内注册的从事危险货物道路运输的载货汽车。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB150.1固定式压力容器第一部分：通用要求

GB1589道路车辆外廓尺寸、轴荷及质量限值

GB6944危险货物分类和品名编号

GB7258机动车运行安全技术条件

GB11567.1汽车和挂车侧面防护要求

GB11567.2汽车和挂车后下部防护要求

GB11806放射性物质安全运输规程

GB12268危险货物品名表

GB13365机动车排气火花熄灭器性能要求和试验方法

GB13392道路运输危险货物车辆标志

GB/T18344汽车维护、检测、诊断技术规范

GB18564.1道路运输液体危险货物罐式车辆第1部分：金属常压罐体技术要求

GB18564.2道路运输液体危险货物罐式车辆第2部分：非金属常压罐体技术要求

GB18565营运车辆综合性能要求和检验方法

GB20300道路运输爆炸品和剧毒化学品车辆安全技术条件

GB21668危险货物运输车辆结构要求

GA406车身反光标识

JT/T198营运车辆技术等级划分和评定要求

JT230汽车导静电橡胶拖地带

JT617汽车运输危险货物规则

JT618汽车运输、装卸危险货物作业规程

JT719营运货车燃料消耗量限值及测量方法

JT/T794道路运输车辆卫星定位系统车载终端技术要求

JT/T808道路运输车辆卫星定位系统终端通讯协议及数据格式

DB11/207油罐车油气排放控制和限值

DB11/415道路危险货物运输安全技术要求

GB6944和GA406界定的下列术语和定义适用于本文件。

3.1

危险货物dangerousgoods

具有爆炸、易燃、毒害、感染、腐蚀、放射性等危险特性，在运输、储存、生产、经营、使用和处置中，容易造成人身伤亡、财产损毁或环境污染而需要特别防护的物质和物品。

[GB6944-2005，定义3.1]

3.2

反光标识retro-reflectivemarkings

为增强车辆的可识别性而粘贴在车身表面的高亮度反光膜的组合。[GA406-2002，定义3.1]

4技术要求

4.1基本要求

4.1.1车辆运行安全技术条件应符合GB7258的要求。

4.1.2车辆综合性能要求和检测方法应符合GB18565的规定。

4.1.3车辆外廓尺寸、轴荷和质量限值应符合GB1589的规定，并应与《车辆生产企业及产品公告》参数相一致。

4.1.4车辆结构要求应符合GB21668的规定。

4.1.5车辆的技术状况应达到JT/T198一级技术等级的要求。

4.1.6车辆燃料消耗量应符合JT719的要求。

4.1.7车辆的日常维护、一级维护、二级维护应符合GB/T18344的规定。

4.1.8车辆排放污染物应符合北京市有关机动车排放控制标准的要求。油罐车油气排放应符合DB

11/207的规定。

4.2特定要求

4.2.1压力容器罐体及其安装应符合GB150.1的规定，并应按原设计用途使用。

4.2.2常压容器罐体及其安装应符合GB18564.1和GB18564.2的规定，并应按原设计用途使用。

4.2.3车辆运输安全要求应符合DB11/415的规定。

4.2.4车辆运输危险货物时应配备与所运危险货物一致的道路运输危险货物安全卡，其样式见附录A。

4.2.5核定载质量在1吨及以下的运输放射性物质的车辆应为厢式货车或封闭货车。

4.3车辆外观标志

4.3.1一般要求

4.3.1.1车辆外观标志包括：标字、标色、色带、反光标识、危险货物包装标志、“危险”标志牌、标志灯、安全告示牌等。车辆外观标志应牢固、明显、正确、齐全、完好、洁净，除明确规定外，外观标字均为仿宋体。

4.3.1.2车辆前部左侧、尾部右侧应安装“危险”标志牌，尺寸300㎜×165㎜；车辆喷涂、钉附或插槽固定的危险货物包装标志应按GB6944与所运载危险货物的类、项相对应。

4.3.1.3危险货物运输车辆应配备危险货物标志灯，标志灯的材质、颜色、型号、尺寸及运输使用时放置位置应符合GB13392的规定。

4.3.1.4运输爆炸品和剧毒化学品的罐式货车和货箱为整体封闭结构的厢式货车应依据GB20300的相关规定，在其后部放大的车辆牌照号左上方喷涂或粘贴安全告示牌（式样及位置见附录B）。安全告示牌中的品名应符合GB12268的规定，安全告示牌中的种类应符合GB6944的规定。安全告示牌为黄底蓝字，蓝色边框，字迹要求清晰完整，字体全部为黑体加粗，尺寸与包装标志同比例缩放，不应低于附录A标识尺寸。

4.3.1.5车辆后部和侧面应粘贴红、白相间的反光标识，反光标识的材料要求、粘贴位置及要求应符合GA406的规定。

4.3.2罐式货车

4.3.2.1罐体

罐体外观应符合以下要求：

a)压力容器罐式货车的罐体外表除后端外应喷涂银白色（有特殊要求的，按有关规定处理），其它罐式货车罐体外表除后端外应按照装载货物性质喷涂银灰色、中灰色、深灰色；

b)罐体两侧应沿罐体水平中心线两侧喷涂一条表示运输介质种类的色带；

c)在表示运输介质种类的色带上方或下方应粘贴或喷涂一条橙色反光带，宽度不应小于150㎜。

d)罐体两侧在色带上方居中位置，应按其运输类别钉附或喷涂危险货物包装标志，尺寸：5m及3m以下罐体为200㎜×200㎜，5m以上罐体为400㎜×400㎜，材质、样式及颜色应符合GB13392的规定。

e)罐体两侧在色带上方后部位置应喷涂所装载危险货物的名称，字高不应小于200mm。字体颜色与表2的色带的颜色一致，采用反光涂料。

f)运载爆炸、易燃介质的罐体应在色带上方粘贴“严禁烟火”字样，运载其它介质的罐体粘贴“危险货物”字样，字形尺寸400㎜×400㎜，字间距400㎜。7m³以下的罐体字形尺寸不应小于上述字体尺寸的1/2。字体颜色与表2的色带的颜色一致。

g)罐体后端全部喷涂黄色，采用普通涂料。

33

h)罐体后端上方喷涂危险货物包装标志，尺寸：5m及以下罐体为200㎜×200㎜，5m以上罐体为400㎜×400㎜，材质、样式及颜色应符合GB13392的规定，下方喷涂深蓝色放大的车辆牌照号。采用反光涂料。

4.3.2.2其它部位

罐式货车驾驶室前部风挡玻璃下方及两侧车门的延伸部位水平线应喷涂黄色色带。色带宽度与表1后下部防护装置横向构件为倒V型，从中心线对称喷涂。色带倾角为45°，色带宽、间隔均为150mm。采用反光涂料。

4.3.3厢式货车、其它载货汽车

4.3.3.1厢式货车厢体两侧沿厢体水平中心线喷涂一条表示运输货物种类的色带。色带宽度为200㎜，色带颜色与表2的色带颜色一致，采用反光涂料。

4.3.3.2运输爆炸品和剧毒化学品的货厢为整体封闭结构的厢式货车在表示运输货物种类的色带上方或下方应粘贴或喷涂一条橙色反光带，宽度不应小于150㎜。

4.3.3.3厢式货车、其它载货汽车两侧应喷涂“危险货物”字样。厢式货车“危险货物”字样在色带上方，字样高度不应小于400mm，其它载货汽车的字样高度不应小于200mm。字样颜色：浅色车身喷涂蓝色字样，其它为白色字样。

4.3.3.4车辆后部应全部喷涂黄色，采用普通涂料；且还应喷涂深蓝色放大的车辆牌照号及危险货物包装标志，采用反光涂料。厢式货车危险货物包装标志在放大车牌号右上方，尺寸400㎜×400㎜；其它载货汽车危险货物包装标志在放大车牌号右侧，尺寸200㎜×200㎜。危险货物包装标志的材质、样式及颜色应符合GB13392的规定；运输放射性物质的厢式货车或封闭货车，所安装的危险货物包装标志的材质、式样及颜色应符合GB11806的规定。

4.3.3.5车辆两侧应按其运输类别钉附、喷涂或插槽固定危险货物包装标志，危险货物包装标志应在“危险货物”标字中央。厢式货车危险货物包装标志尺寸400㎜×400㎜；其它载货汽车危险货物包装标志尺寸200㎜×200㎜。危险货物包装标志的材质、样式及颜色应符合GB13392的规定；运输放射性物质的厢式货车或封闭货车，所安装的危险货物包装标志的材质、式样及颜色应符合GB11806的规定。

4.3.3.6车辆驾驶室前部风挡玻璃下方及两侧车门的延伸部位水平线应喷涂黄色色带，色带宽度

120mm，采用反光涂料。前保险杠与后下部防护装置横向构件应喷涂黄黑相间的色带，前保险杠色带为V型，后下部防护装置横向构件为倒V型，从中心线对称喷涂。色带倾角为45°，色带宽、间隔均为150mm。采用反光涂料。

4.4其它要求

4.4.1车辆应配备不少于两只适用于运输介质的有效的灭火器，按照车辆装载质量的不同，灭火器的规格要求如表3所示。灭火器应装在灭火器保护箱内，保护箱分别设置在车辆两侧便于安装和取用的位置。

表3灭火器的规格要求

装载质量范围  Mz＜2000kg  2000kg≤Mz＜10000kg  Mz≥10000kg

配备灭火器规格kg  248

4.4.2车辆应配备两套与运输介质相适应的防护面具和防护手套，放在驾驶室内便于取用的位置。防护面具和防护手套应符合相关标准的技术要求。运输放射性物质的车辆应配备必要的辐射防护用品和依法经定期检验合格的监测仪器。

4.4.3车辆应配备导静电橡胶拖地带，导静电拖地带应符合JT230的规定，且导静电橡胶拖地带与地面的接触长度不应小于2cm。

4.4.4罐式货车应设置接地线卷盘，接地线应柔韧，拉开和回收方便。

4.4.5罐式货车从金属管路的任意两点间或任意一点到地线插头末端，管路内部导电部件及接地导电电路电阻不应大于5Ω。

4.4.6罐式货车应配备导静电装卸软管，软管两端之间的电阻值不应大于5Ω。
