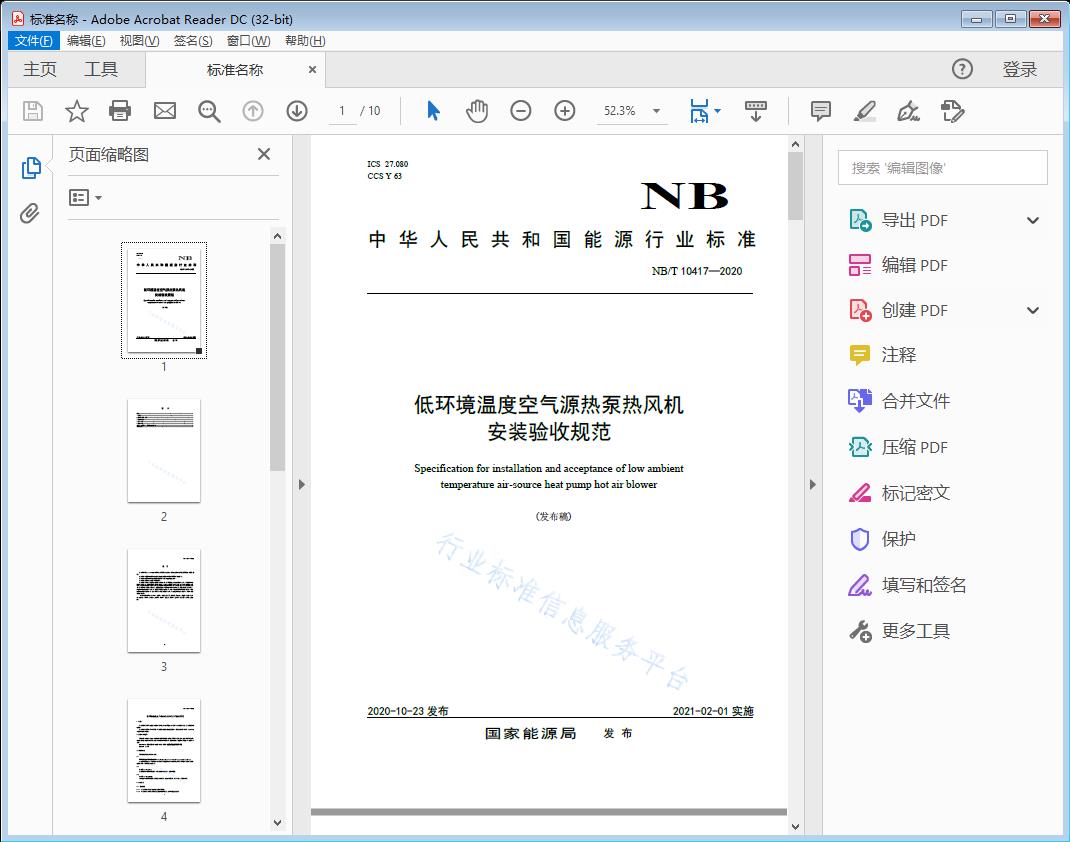

标准截图

标准文档说明

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

CCS Y 63

NB

中华人民共和国能源行业标准

NB/T 10417—2020

低环境温度空气源热泵热风机安装验收规范

Specification for installation and acceptance of low ambienttemperature air-source heat pump hot air blower

（发布稿）

2020-10-23 发布2021-02-01 实施

国家能源局 发布

前言II

1范围1

2规范性引用文件1

3术语和定义1

4安装要求1

5验收要求5

附录A （资料性）项目验收检查表6

本文件由中国农村能源行业协会和农业农村部农业生态与资源保护总站提出。

本文件由能源行业农村能源标准化技术委员会（NEA/TC8）归口。

本文件由中国节能协会负责组织起草。

本文件起草单位：珠海格力电器股份有限公司、广东芬尼克兹节能设备有限公司、安徽春升新能 源科技有限公司、合肥荣事达太阳能有限公司、宁波德业变频技术有限公司、浙江中广电器股份有限 公司、浙江阳帆节能开发有限公司、浙江豪瓦特节能科技有限公司、中家院（北京）检测认证有限公 司、广东美的暖通设备有限公司、青岛经济技术开发区海尔热水器有限公司、国际铜业协会（中国）、 浙江正理生能科技有限公司、广东聚腾环保设备有限公司、佛山市南海聚腾环保设备有限公司、湖南 埃瓦新能源科技有限公司、山东阿尔普尔节能装备有限公司、大连圣鼎新实业有限公司、中国十七冶 集团有限公司。

1范围

本文件规定了低环境温度空气源热泵热风机（以下简称“热风机”）的术语和定义、安装要求和验 收要求。

本文件适用于采用风冷冷凝器、蒸发器和电动机-压缩机驱动的，且名义制热量不大于14kW的分 体式和一拖多热风机。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。

GB 4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求

GB 6095 安全带

3术语和定义

下列术语和定义适用于本文件。

1

低环境温度空气源热泵热风机 low ambient temperature air-source heat pump hot air blower 以电能为驱动能源，可从不低于-25°C的低环境温度空气中获取热量并向室内释放热量的热泵机组, 包括室内机、室外机和连接管等。

3. 2

安装面 installing base

支撑和固定热风机的受力面，一般指建筑物的墙面、地面和顶面。

3

安装架 installing frame

一种能使热风机可靠固定在安装面上的装置，包括安装支架、安装挂钩、安装挂架等。

4安装要求

1基本要求

4.1.1安装人员应经过专业培训并获得相应资质。

1.2热风机安装的附件应符合国家相应标准的规定，应齐全且完好无损。

4.1.3随机附件不应随意更换、省略和改制，如需现场制作，则应符合使用说明书的要求。

4.1.4热风机在安装过程中需要加注制冷剂时，应符合使用说明书的规定。

4.1.5热风机的安装面和室外机组安装架的承载能力均不应低于机组重量的4倍且至少不低于200kgo 安装时应充分考虑安装面的材质强度、承载能力和同一安装面热风机的安装数量等，必要时应采取加固 或防护措施。

4.1.6需要做防腐处理的部件、连接处和焊接的部位均应及时做防腐处理。

4.1.7紧固件应紧固到位、无松动，室外安装部分应有较强的抗风能力及必要的防坠落措施。

4.1.8热风机安装后，不应因安装不当影响其正常运行，或使其性能削弱或受限。

4.2安装位置

4.2.1热风机的室内、外机安装位置应符合下列规定：

a）避开易燃气体发生泄漏或可能有强烈腐蚀气体的环境；

b）控制系统应避开强电和强磁场直接作用的地方；

c）避开易产生噪声和振动的位置；

d）选择通风干燥的位置；

e）避开儿童容易触及的位置；

f）尽量缩短室内机和室外机连接管的长度；

g）应充分考虑消防、排水和建筑朝向要求，便于维护检修。

4.2.2室内机的安装位置还应充分考虑室内空间位置和布局，进、出风口周围应无遮挡障碍物。

4.2.3室外机的安装位置还应符合下列规定：

a）室外机不宜占用建筑物内部的过道、楼梯和出口等公用空间；

b）沿道路两侧建筑物安装的室外机，应考虑环保和市容的有关要求，安装架不影响公共通道时可 在地面水平安装，否则安装架底部距地面应大于2.5m；

c）热风机额定制热量不大于4.5kW时，室外机距门窗和绿色植物应不小于3m；热风机额定制热量 大于4.5kW时，室外机距门窗和绿色植物应不小于4m。确因条件所限达不到要求时，应协商解 决或采取相应的防护措施。

4.3安装准备

4. 3. 1安装人员备齐安装材料、安装工具和经检定或校准合格的检验仪器，安全带应符合GB 6095的 要求，并有完整清晰的标志。

4. 3. 2按照装箱清单检查热风机及其附件应齐全和完好。

4.3.3仔细阅读产品使用说明书，了解待装热风机的功能、使用方法、安装要求及安装方法。

4.3.4至少应进行下列电气安全检查：

a）用户的电源应与热风机相匹配，供电应容量足够、接地可靠；

b）检查电源线的线径和布线的的情况，应合理安全，无後:花现象，

c）热风机应单独供电，且使用带接地线的固定专用插座和开关，插座的接线应正确有效，且零线 与相线之间应无短路；

d）检查热风机室内机、室外机及其它电器元件（包括接线排、电源线、'插座、连机线等）有无老 化和松动的现象，用兆欧表检测绝缘电阻应大于lOMQo

4.3.5室外机应完好，室内机应有保压气体。室内机通电试运行，风机应正常运转，遥控器应能接收。

4.3.6按4.2的规定选定热风机的具体安装位置，安装面和安装架应符合安装、使用、安全和环境保 护要求。

4.4安装操作

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
