本部分起草单位中国移动通信集团有限公司、中国电信集团有限公司、中国信息通信研究院、中 国联合网络通信集团有限公司、华为技术有限公司、中国信息通信科技集团有限公司、上海诺基亚贝尔 股份有限公司、中兴通讯股份有限公司。 基于公用电信网的宽带客户智能网关第3部分：网关管理平台技术 要求[高清PDF]

标准简介

[本部分起草单位中国移动通信集团有限公司、中国电信集团有限公司、中国信息通信研究院、中 国联合网络通信集团有限公司、华为技术有限公司、中国信息通信科技集团有限公司、上海诺基亚贝尔 股份有限公司、中兴通讯股份有限公司。]《基于公用电信网的宽带客户智能网关第3部分：网关管理平台技术 要求》是中华人民共和国工业和信息化部 发于XXXX - XX - XX 发布 XXXX - XX - XX 实施发布的本部分由中国通信标准标准，适用于全国。

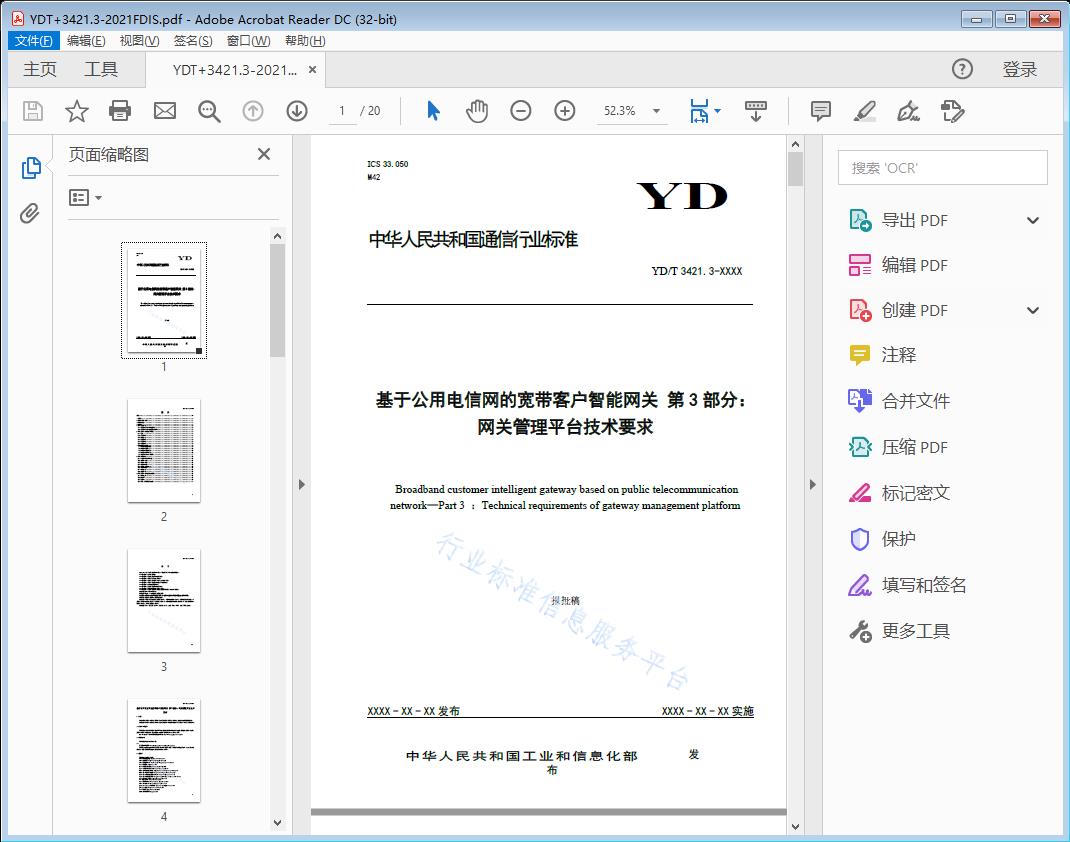

标准截图



标准文档说明

标准文档类型为基于公用电信网的宽带客户智能网关第3部分：网关管理平台技术 要求高清PDF版本（文字版），标准文档内可进行搜索，可以复制原文，可粘贴。

标准部分原文

(*注：以下内容并未完全按照原文进行排版，且信息并不完全，也未经过严格校对，所以仅供参考！建议【不要直接作为从业依据】！具体信息还请阅读标准原文PDF。)

前言II

1范围1

2规范性引用文件1

3术语和定义1

4缩略语1

5管理平台架构2

5.1网关管理平台的系统架构2

5.2网关管理平台的功能逻辑架构3

6网关管理平台系统管理要求4

6.1概述4

6.2安全管理4

6.3资源监控7

6.4数据管理8

6.5报表管理8

6.6业务管理9

7网关终端设备管理9

7.1终端设备注册发现9

7.2终端设备管理10

3终端设备升级管理12

7.4终端设备维护管理12

7.5智能网关API权限管理13

8网关插件管理15

1本地插件引入和发布15

8. 2插件的安装-15

8. 3插件的升级15

8.4插件的卸载 15

8. 5插件的启动与停止15

8. 6插件的恢复 15

8. 7插件查询15

8 心跳保活 16

9网关管理平台性能及能力要求16

1处理能力-16

9. 2稳定性16

9. 3数据库16

9.4备份、倒换和故障恢复17

YD/T 3421《基于公用电信网的宽带客户智能网关》预计包括如下部分：

——第1部分：总体技术要求；

——第2部分：家庭用智能网关技术要求：

――第3部分：网关管理平台技术要求；

――第4部分：网关与网关管理平台间接口技术要求；

――第5部分：网关与智能终端控制管理通用要求；

――第6部分：故障诊断参数要求；

――第7部分：企业用智能网关技术要求；

――第8部分：智能家庭组网设备技术要求；

——第9部分：家庭用智能网关与智能家庭组网设备之间接口技术要求。 本部分是YD/T 3421的第3部分。

本部分按照GB/T 1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本部分由中国通信标准化协会提出并归口。

本部分起草单位中国移动通信集团有限公司、中国电信集团有限公司、中国信息通信研究院、中 国联合网络通信集团有限公司、华为技术有限公司、中国信息通信科技集团有限公司、上海诺基亚贝尔 股份有限公司、中兴通讯股份有限公司。

要求

1范围

本部分规定了基于公用电信网的宽带客户智能网关管理平台的架构、功能和性能等方面的要求。 本部分适用于基于公用电信网的宽带客户智能网关的终端和插件管理，宽带客户网关也可参考使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

BBF TR-069用户终端设备网络侧管理协议(CPE WAN Management Protocol)

3术语和定义

下列术语和定义适用于本文件。

3.1

宽带客户智能网关 broadband customer intelligent gateway

具备基于OSGi或0penWRT等架构及设计的开放操作系统，支持基于应用编程接口(API)开发应 用插件，实现网络和业务功能灵活扩展的宽带客户网关。

4缩略语

下列缩略语适用于本文件。

ACL：访问控制列表(Access Control List)

ALG： 应用层网关(Application Layer Gateway)

API： 应用编程接口 (Application Programming Interface)

APP：应用程序(Application)

BSS：业务支撑系统(Business Support System)

CPU：中央处理器单元(Central Processing Unit)

DHCP：动态主机设置协议(Dynamic Host Configuration Protocol)

DLNA：数字生活网络联盟(Digital Living Network Alliance)

EPON：以太网无源光网络(Ethernet Passive Optical Network)

GPON：吉比特无源光网络(Gigabit-Capable Passive Opticd,l Network)

I AD：综合接入设备(Integrated Access Device)

IP：互联网协议(Internet Protocol)

IPC： 进程间通信 (Inter-process Communication)

IPTV： IP电视(Internet Protocol Television)

JSON： Java Script对象描述 (Java Script Object Notation)

JVM： Java虚拟机(Java Virtual Machine)

LAN：局域网(Local Area Network)

LOID：逻辑识别码(Logical ID)

LXC： Linux容器(Linux Container)

NAT：网络地址转换(Network Address Translation)

0AM：操作管理维护(Operation Administration and Maintenance)

OLT:光线路终端(Optical Line Terminal)

OMCI:光接入终端管理和控制接口(ONT Management and Control Interface)

OpenWRT：开源无线路由器(Open Wireless Router)

OSGi :开放服务网关协议(Open Services Gateway initiative)

OSS：运营支撑系统(Operation Support System)

OTT TV：互联网电视(Over The Top Television)

OUI :组织唯一标识符(Organizationally Unique Identifier)

PON:无源光网络(Passive Optical Network) POTS：普通电话服务(Plain Old Telephone Service)

QoS:服务质量(Quality of Service)

SATA：串行高级技术附件(Serial Advanced Technology Attachment)

SD：安全数字存储卡(Secure Digital Card)

SIP :会话初始协议(Session Initiation Protocol)

SN：序列号(Serial Number) UPnP:通用即插即用(Universal Plug and Play)

USB:通用串行总线(Universal Serial Bus)

VLAN:虚拟局域网(Virtual Local Area Network) VoIP :网络电话(Voice Over Internet Protocol)

VPN:虚拟专用网(Virtual Private Network)

WiFi：无线保真(Wireless Fidelity)

WLAN：无线局域网(Wireless Local Area Network)

5管理平台架构

5. 1网关管理平台的系统架构

基于公用电信网的宽带客户智能网关管理平台(以下简称,网关管理平台”)对智能网关进行统一管 理，主要包括网关终端管理和插件管理两大功能，系统架构图如图1所示。

网关管理平台与其它网兄的接口主要分为北向接口和南向接口。其中，北向接口有：网关管理平台 与OSS/BSS之间的15接口，网关管理平台与应用管理平台之间的17接口；南向接口有网关管理平台与智 能家庭网关之间的II接口。各接口实现的主要功能如下：

II接口为网关管理平台和智能网关之间的接口，包含以下两个部分：

——网关功能管理，指对智能网关进行网络相关属性(接入、联网功能等)的管理、API权限的管 理和VoIP功能的管理。实现方式有两种，一种仅基于BBF TR-069系列协议，另一种基于BBF TR-069 系列协议和JSON等封装协议。

——插件管理，基于JSON等封装协议对应用插件进行状态查询、安装、更新、卸载、启动、停止、 重置等生命周期管理。

15接口为网关管理平台与OSS/BSS之间的接口，支持接收来自OSS/BSS的业务配置、资源查看等信息， 并向OSS/BSS提供智能网关的状态信息、配置信息、故障信息等。

17接口为应用管理平台与网关管理平台之间的接口，用于实现对业务和用户信息的查询及同步，以 及智能网关设备、应用插件管理信息的传递。

另外，还包括网关管理平台和管理终端之间的13-2接口。13-2接口主要功能包括管理终端注册、登 录，与智能网关的绑定、解绑，对智能网关的插件管理，以及对智能网关的配置、查询。

（以上是摘录部分标准内容，更多信息还请参考原文PDF）
