SC/T 6008—2007 双钩型织网机[高清PDF]

标准简介

[SC/T 6008—2007]《双钩型织网机》是于2007-04-17发布的水产行业标准标准,适用于全国。

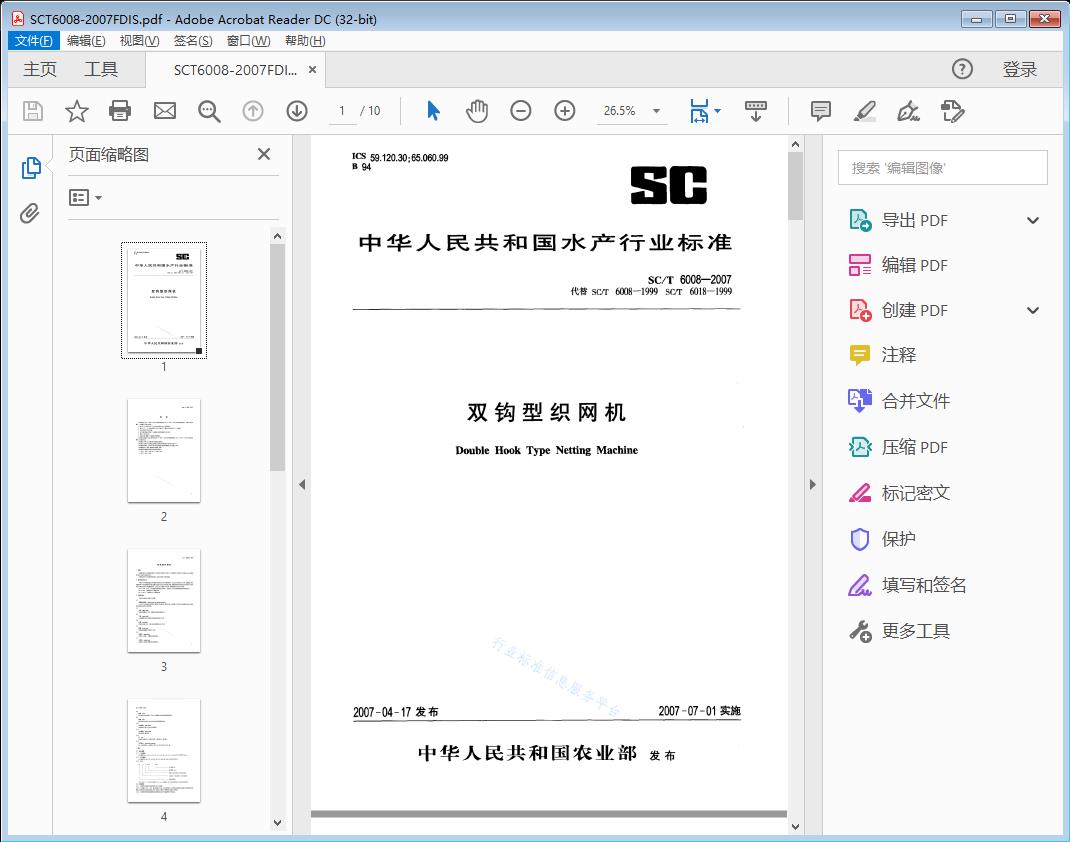

标准截图

双钩型织网机
双钩型织网机(截图)



标准文档说明

标准文档类型为双钩型织网机高清PDF版本(文字版),标准文档内可进行搜索,可以复制原文,可粘贴。

标准部分原文

(*注:以下内容并未完全按照原文进行排版,且信息并不完全,也未经过严格校对,所以仅供参考!建议【不要直接作为从业依据】!具体信息还请阅读标准原文PDF。)

1范围

本标准规定了双钩型织网机(以下简称“织网机”)的定义、主要参数、技术要求、试验方法、检验规 则、标志、包装、运输及贮存。

本标准适用于双钩型织网机设计、制造、检测、交货及验收。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 3768声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法

GB/T 6964渔网网目尺寸测量方法

SC/T 5016.1渔网网片尺寸测量方法 3术语和定义

下列术语和定义适用于本标准。

3.1

双钩型织网机 double hook type netting machine

以上钩、下钩和孔板为成结主要零件,协调动作,使经线在上钩成圈、下钩拉出经线套纬线,形成单 死结或双死结网片的织网机。

3.2

上钩 upper hook

使经线成圈的工作件,有板钩和转动钩两种形式。

3.3

下钩 under hook

从经线圈中拉出经线套纬线形成网结的工作件。

3.4

孔板 reed plate

带动经线套上钩、下钩以及使经线换位的工作件。

3.5

梳钩 guide hook

网线成结前最终定位的工作件。

3.6

单死结 sii^le knot

经线在上钩成一个圈所形成的网结。

3.7

双死结 double knot

经线在上钩成两个圈所形成的网结。

3.8

经线warp

绕于线飢由织网机上方引出,成圈状与纬线交织成网结的线。

3.9

纬线weft

绕于线盘,由梭子引岀的与经线交织成网结的线。

3.10

名义梭距 name pitch

相邻两梭子的中心线之间的距离。

3.11

名义幅宽name width

织出的网片幅目数。

3.12

行 row

织网机主轴运转一周所形成的一排网结和一排目脚。

3.13

生产能力 production capacity

指一台织网机由一名操作工挡车8h的产量,单位为行/班。

4要求

4.1.1名义梭距

名义梭距为:5.0、6.3、8.0、10.0、12.5、16.0、20.0、25.0、31.5、40.0及50.0,单位为mm。

4.1.2名义幅宽

名义幅宽为:100、125、160、200、250、315、400、500、630 及 800,单位为目。

4.1.3型号

Z X X XXX - XXX

名义幅宽(目)

名义梭距(mm )

结型:S表示单死结,D表示双死结

上钩型式:P表示板钩,R表示转动钩 双钩型织网机

示例:ZRD12.5 - 315,表示名义梭距为12.5mm,名义幅宽为315目的双钩型转动式上钩双死结织网机。

4.2制造要求

4.2.1织网机应按规定的图样和有关文件制造。

4.2.2在室温为15P〜301、相对湿度为65%〜80%的情况下,使用符合国家标准或行业标准要求的

网线,织网机在其适用的网线、网目、转速的上限和下限范围内应能正常织网。

整机总装应校水平,保证运转灵活,主卷网視筒与主轴应保持平行。控制同一工作件的两侧凸轮必 须同相位同步运转。织网成结各机械运动必须协调动作。上钩、下钩、孔板、梳钩的中心相对应的位置 的尺寸应一致,偏差不大于±O.1 mm。

4.2.4每台织网机做出厂织网试验时,落机网片的网结排列应整齐、紧实。

4.2.5生产能力试验和型式试验时,落机网片质量要求见表1。

表1落机网片质■要求

项 目

允许值(%)

网目长度偏差率

10 mm^2a<25 mm

±5

25 mnW2aV 50 mm

±4.5

2a25O mm

±4

大小行偏差率

5 mm

±5

12.5 mmWaV25 mm

±4.5

a225 mm

±4

网片长度偏差率

±3

率、K型目率

<0.02

注:“2a”指GB/T 6964中规定的网目长度。

4.2.6工作转速、网目尺寸和送经、纬线量等均应有调节及指示装置,方便调整。

4.2.7运动件摩擦面应保持润滑,但不允许污染网片并便于维修保养。

4.2.8织网机应设手动盘车装置。

织网机油漆涂层的外观质量应平整光滑,无露底、起泡、起皱。漆膜附着力应以不少于两处达到

2级为通过。

4.2.10织网机的生产能力分A级和B级两档。A级和B级应分别大于等于表2规定的要求。

表2生产能力表

结型

名义梭距,

mm

名义幅宽, 目

生产能力, 行廖

结型

名义梭距,

mm

名义幅宽, 目

生产能力, 行硼

A级

B级

A级

B级

单 死 结

5.6.3

500

9 000

7 000

1

5、6.3

500

8 000

6 600

8

400

8 600

7 500

8

400

8 600

7 500

10

400

8 600

6 500

10、12.5

400

75 004

6 500

12.546

315

6 700

5 700

16

315

6 500

5 700

20

200

5 200

4 500

20

200

5 400

4 500

25

160

3 600

3 000

31.5

100

3 300

2 8G0

40

100

3 000

2 500

50

100

2 600

2 200

注:当实际幅宽小于表中名义幅宽时,本表规定的生产能力应乘以实际幅宽/名义福宽。

4.2.11织网机的工作噪声不得大于85 dB(A计权表面声压级)。

4.2.12最小网目尺寸应小于等于梭距的2倍,最大网目尺寸应符合企业标准规定或产品说明书明示。

(以上是摘录部分标准内容,更多信息还请参考原文PDF)
